Volkswagen Touran Reparaturanleitung :: Verdampfer

Volkswagen Touran Reparaturanleitung / Klimaanlage mit Kältemittel R134a / Allgemeines zum Kältemittelkreislauf / Bauteile des Kältemittelkreislaufes / Verdampfer

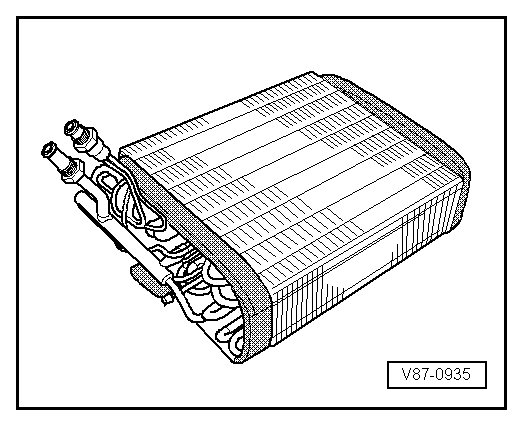

Das flüssige Kältemittel verdampft in den Rohrschlangen des Verdampfers. Die dafür benötigte Wärme wird der an den Verdampferrippen vorbeistreichenden Luft entzogen. Die Luft kühlt ab. Das Kältemittel verdampft und wird mit der aufgenommenen Wärme vom Klimakompressor angesaugt.

Dem Verdampfer wird durch eine Drossel bzw. Expansionsventil, eine definierte Menge Kältemittel zugeführt. Bei Anlagen mit Expansionsventil wird der Durchsatz so geregelt, das am Ausgang des Verdampfers nur gasförmiges Kältemittel austritt.
