Trittschutzfolien ersetzen

Werkzeuge

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Heißluftgebläse -V.A.G 1416-

Montagehinweise

Wird eine Trittschutzfolie bei Neufahrzeugen und neu lackierten Oberflächen zum ersten Mal angebracht, ist die beschriebene Vorgehensweise im → Reparaturleitfaden Lack; ⇒Reparatur Lackierung; ⇒Lack-Finish; ⇒Dekorstreifen & Folien zu beachten.

Wird eine Trittschutzfolie aus- und eingebaut, ist zum Entfernen der Klebereste im Montagebereich ausschließlich der Klebstoffentferner -D 002 000 10- zu verwenden.

Darauf achten, dass die Klebeflächen staub- und fettfrei sind.

Die Trittschutzfolie ist unmittelbar nach der Reinigung aufzukleben.

Schutzfolie erst unmittelbar vor der Montage abziehen

Die Verarbeitungstemperatur beträgt ca. 21 C.

Trittschutzfolien vorn und hinten

Hinweis

Das Ersetzen der Trittschutzfolie vorn oder hinten erfolgt für die linke Seite. Für die rechte Seite ist sinngemäß daraus abzuleiten.

Die Trittschutzfolien vorn oder hinten lassen sich nicht beschädigungsfrei ausbauen.

Trittschutzfolien vorn und hinten

Ausbauen

-	Türinnendichtung im Einstiegsbereich vorn lösen → Kapitel

-	Türinnendichtung im Einstiegsbereich hinten lösen → Kapitel

-	Trittschutzfolie vorn -1- oder hinten -2- mit einem Heißluftgebläse -V.A.G 1416- erwärmen und vom Einstieg abziehen.

Einbauen

-	Montagehinweise → Kapitel

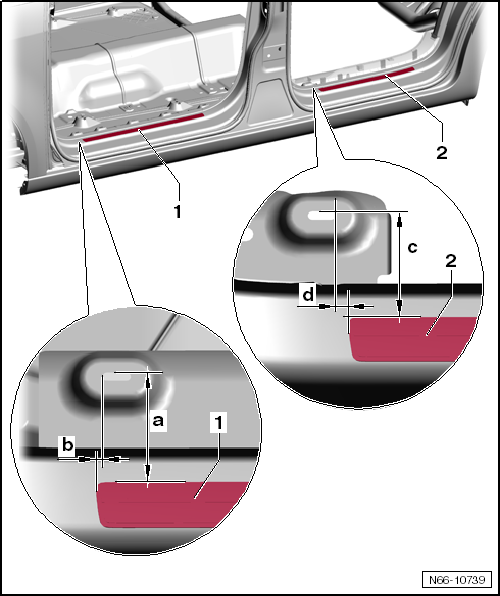

-	Trittschutzfolie vorn -1- oder hinten -2- positionieren.

Trittschutzfolie vorn -1-

-Maß a- = 60,5 mm

-Maß b- = 3,1 mm

Trittschutzfolie hinten -2-

-Maß c- = 66 mm

-Maß d- = 7,2 mm

-	Trittschutzfolie mit einem Kunststoffrakel, der mit einem weichen Papiertuch umwickelt ist, glattstreichen.

Der weitere Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
