Volkswagen Touran Reparaturanleitung :: Tankklappeneinheit
Werkzeuge
| Benötigte Spezialwerkzeuge, Prüf- und
Messgeräte sowie Hilfsmittel |
|
|
|

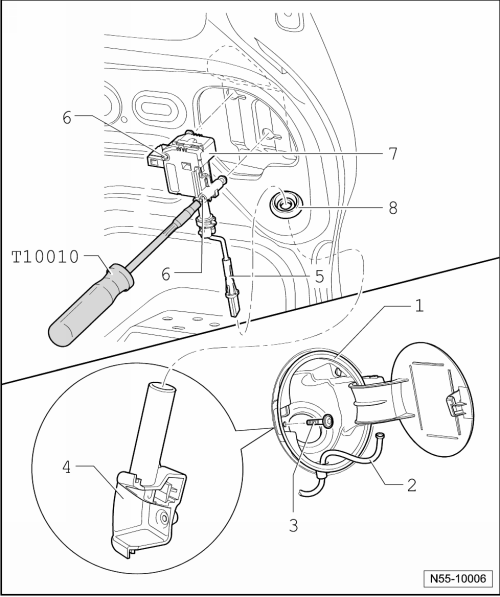

Tankklappeneinheit - Montageübersicht
| 6 - |
Befestigungsschraube für Stellelement |
| 7 - |
Stellelement Tankklappe (F 219) |

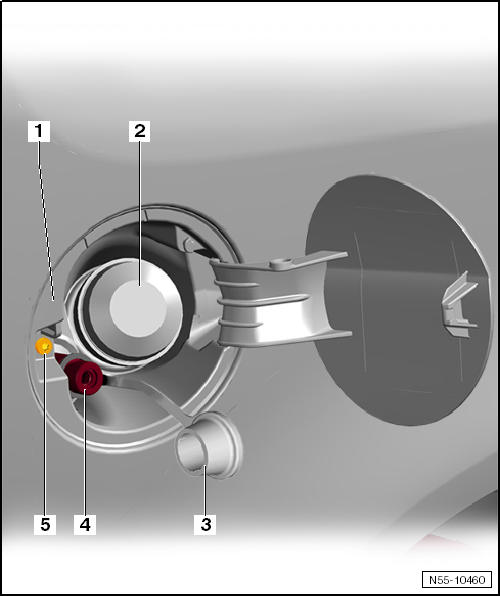

Tankklappeneinheit Erdgasfahrzeuge - Montageübersicht
Hinweis
| Der Aus- und Einbau der Tankklappeneinheit für Erdgasfahrzeuge
erfolgt sinngemäß zu Benzin- und Dieselfahrzeugen. |
| Hinweise und Arbeitsvorgaben bei Arbeiten an der Erdgasanlage finden
Sie unter
→ Antriebsaggregat; 4-Zyl. Einspritzmotor (1,4 l-Motor, Erdgas); Rep.-Gr.20. |
| 3 - |
Abdeckkappe für Befüllanschluss |
Tankklappeneinheit ausbauen
Hinweis
| Die Tankklappeneinheit für Erdgasfahrzeuge unterscheidet sich nur
geringfügig von Benzin- oder Dieselfahrzeugen. |
| Der Aus- und Einbau erfolgt sinngemäß. |
| - |
Tankdeckel abschrauben. Bei Erdgasfahrzeugen ziehen Sie zusätzlich
Abdeckkappe des Befüllanschlusses ab. |
| - |
Schraube -3- herausdrehen. |
| - |
Gummiteil vom Kraftstoffeinfüllstutzen abziehen. Bei
Erdgasfahrzeugen ziehen Sie das Gummiteil auch vom Befüllanschluss ab. |
| - |
Tankklappeneinheit -1- mit
Wasserablaufschlauch -2- nach hinten ziehen
und aus dem Seitenteil herausziehen. |
| - |
Montageteil -4- aus dem Seitenteil
ausclipsen und von der Entriegelungsstange -5-
abziehen. |
Tankklappeneinheit einbauen
| Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge. |
| - |
Nach dem Einbau ist eine Funktionsprüfung durchzuführen. |
|
|
|
Stellelement ausbauen
| - |
Seitliche Kofferraumverkleidung ausbauen
→ Karosserie- Montagearbeiten Innen; Rep.-Gr.70. |
| - |
Steckverbindung am Stellelement -7-
trennen. |
| - |
Stellelement -7- mit dem

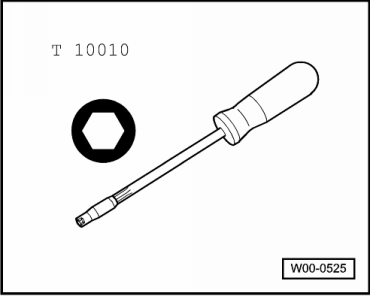

Spezialwerkzeug Steckschlüssel -T 10010- lösen. |
| - |
Stellelement -7- zusammen mit der
Entriegelungsstange -5- aus der Dichtung
-8- herausziehen. |
Hinweis
| Öffnet die Tankklappe nicht, kann sie von Hand über die
Entriegelungsstange -5- geöffnet werden.
Dafür muss die Seitenverkleidung ausgebaut werden. |
Stellelement einbauen
| Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge. |
| - |
Nach dem Einbau ist eine Funktionsprüfung durchzuführen. |
| Nur bei Fahrzeugen 07.2012 > bei denen ein neues
Stellelement eingebaut wird |
|
|
|
Hinweis
| Beim Einbringen der Langlöcher ist darauf zu achten, dass umliegende
Bauteile nicht beschädigt werden. |
| - |

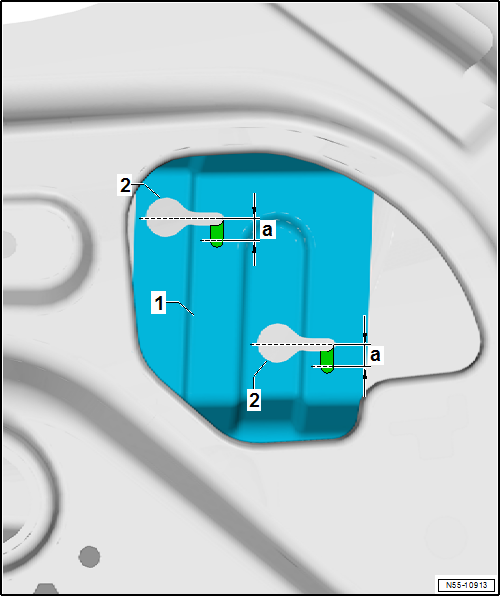

Am Ende des Langlochs -2- wird ein
Langloch senkrecht nach unten eingebracht. |
| Das Maß -a- beträgt 6 mm. |
| - |
Der originale Lackaufbau ist wieder herzustellen. |
