Volkswagen Touran Reparaturanleitung :: Türscheibe aus- und einbauen

Volkswagen Touran Reparaturanleitung / Karosserie- Montagearbeiten Außen / Verglasung, Fensterbetätigung / Türscheibe hinten / Türscheibe aus- und einbauen

Hinweis

Der Aus- und Einbau erfolgt nur für die hintere rechte Türscheibe. Der Aus- und Einbau der hinteren linken Türscheibe ist sinngemäß daraus abzuleiten.

Ausbauen

Verkleidung Tür hinten ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr.70

-	Hebeln Sie die Abdeckkappen -4- heraus.

-	Senken Sie die Türscheibe so weit ab bis der Spreizstift -2- und der Spreizdübel -3- im Ausschnitt des Fensterhebers zugänglich sind.

Hinweis

Ist der Arbeitsschritt wegen einer Störung durch den elektrischen Fensterheber nicht möglich, so kann der Fensterhebermotor abgeschraubt werden, um dann das Fenster herunter zu schieben.

-	Drehen Sie eine 5 mm Schraube (ca. 70 mm lang) in den Spreizstift -3- ein und ziehen Sie die Schraube aus dem Spreizdübel -2- heraus.

-	Drehen Sie eine 8 mm Schraube (ca. 80 mm lang) in den Spreizdübel -2- ein.

Hinweis

Beim Eindrehen der Schraube in den Spreizdübel nicht zu starken Druck auf den Dübel ausüben, da dieser sonst nach innen in die Tür fällt.

-	Ziehen Sie den Spreizdübel -2- aus der Fensterheberführung -1- und somit aus der Türscheibe heraus.

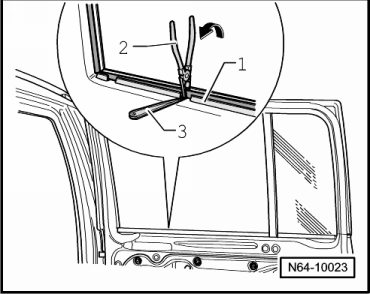

-	Umgreifen Sie die Fensterschachtabdichtung innen -1- mit einer Zange -2-. Anschließend die Zange in -Pfeilrichtung- bewegen und gleichzeitig die Fensterschaftabdichtung -1- nach oben vom Türflansch abheben.

-	Unterstützen Sie zur leichteren Demontage der Fensterschachtabdichtung die Zange mit einem Kunststoffkeil -3-.

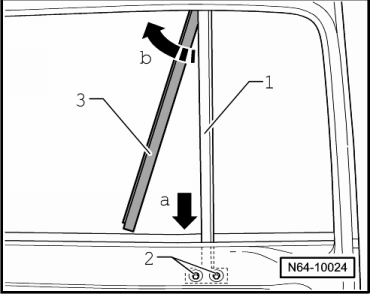

-	Ziehen Sie die Fensterführung -3- aus dem Mittelsteg -1- heraus und führen Sie die Fensterführung nach außen.

-	Drehen Sie die Schrauben -2- heraus und schieben Sie den Mittelsteg -1- nach unten -Pfeil a-, bis das obere Ende des Mittelsteges aus dem Fensterrahmen erscheint.

-	Ziehen Sie den Mittelsteg -1- im oberen Bereich von der Dichtung des fest stehenden Fenster ab, und nach oben -Pfeil b- aus dem Fensterschacht heraus.

-	Ziehen Sie die Türscheibe -5- nach oben -Pfeil- zur Fahrzeuginnenseite aus dem Fensterschacht heraus.

Einbauen

Hinweis

Zur besseren Darstellung ist die Abbildung ohne Aggregateträger gezeichnet.

Bei Montagearbeiten an der Türscheibe ist grundsätzlich der Spreizdübel und der Spreizstift zu ersetzen.

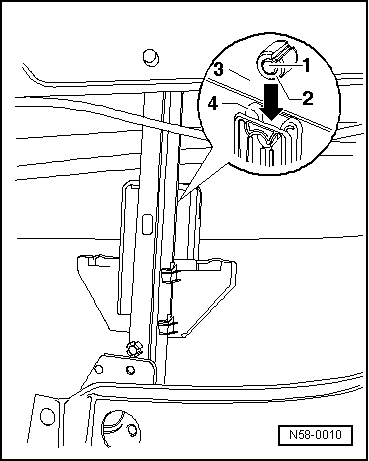

Überprüfen Sie vor dem Einsetzen des Spreizdübels -2- und des Spreizstiftes -1- die Scheibe -3- auf Beschädigungen.

-	Zentrieren sie den Spreizdübel -2- mittig und setzen Sie den Spreizdübel bei ausgebauter Scheibe -3- ein.

-	Drücken Sie den Spreizstift -1- bündig in den Spreizdübel -2- hinein.

-	Führen Sie die Türscheibe -3- in die Tür ein und setzen Sie die Türscheibe in den Schlitz der Fensterheberführung -4- ein.

-	Verrasten Sie mit einem leichtem Druck von oben -Pfeil- die Scheibe -3- im Fensterheber -4-.

-	Anschließend ist in umgekehrter Reihenfolge wie beim Ausbau vorzugehen.

Bevor Sie die Türverkleidung montieren ist eine Funktionsprüfung durchzuführen.
