Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Handmultimeter -V.A.G 1526D- mit Strommesszange -V.A.G 1526B/2-

Adapter für Messtechnik/DSO (5-polig) -VAS 5565-

Fahrzeugdiagnosetester

Hinweis

Die Batteriespannung, sowie die Temperatur des Dieselkraftstoffs hat starken Einfluss auf die Stromaufnahme der Kraftstoffpumpe. Aus diesem Grund ist sicherzustellen, dass die Batteriespannung bei der Prüfung min. 12 V beträgt und die Dieselkraftstoff-Temperatur im Kraftstoffbehälter nicht nahe dem Gefrierpunkt liegt.

Prüfbedingungen:

Batteriespannung min. 12 V

Dieselkraftstofftemperatur über 10 C

-	Den rechten und mittleren Sitz der zweiten Sitzreihe herausnehmen.

-	Lösen Sie den Teppich unter den Sitzen und klappen Sie ihn nach hinten. → Karosserie-Montagearbeiten Innen; Rep.-Gr.70

-	Bauen Sie die Abdeckung von der Kraftstofffördereinheit aus → Kapitel.

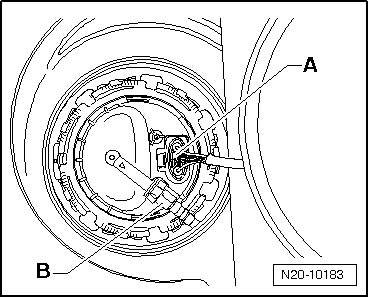

-	Ziehen Sie den Stecker -A- am Flansch ab.

Stromaufnahme der Kraftstoffpumpe -G6- prüfen, Motorkennbuchstaben CAYC, CAYB

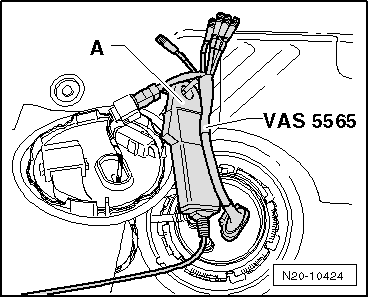

-	Stecken Sie den Adapter für Messtechnik/DSO (5-polig) -VAS 5565- an den Stecker und an die Kraftstofffördereinheit.

-	Schließen Sie die Stromzange -A- an das rote Kabel, mit der Aufschrift "Stromzange" des Adapters für Messtechnik/DSO (5-polig) -VAS 5565- an.

Hinweis

Es kann auch die Stromzange des Multimeter -V.A.G 1715- an das rote Kabel, mit der Aufschrift "Stromzange" des Adapters für Messtechnik/DSO (5-polig) -VAS 5565- angeschlossen werden.

-	Schalten Sie die Zündung ein.

-	Schließen Sie den Fahrzeugdiagnosetester an und führen Sie die Geführte Funktion "Kraftstoffpumpe ansteuern (Kraftstoffpumpe prüfen)" durch.

Hinweis

Die Kraftstoffpumpe - G 6 - wird nun für 30 Sekunden angesteuert.

-	Stromaufnahme am Handmultimeter -V.A.G 1526D- ablesen: Sollwert: max. 7,5 Ampere.

-	Liegt der Messwert außerhalb des Sollwerts:

-	Kraftstofffördereinheit ersetzen.

Kraftstofffördereinheit aus- und einbauen → Kapitel.
