Das Steuergerät für Tagesfahrlicht und Standlicht -J860-/-J861- befindet sich auf der Unterseite des jeweiligen Scheinwerfergehäuses.

Steuergerät für Tagesfahrlicht und Standlicht -J860-/-J861- aus- und einbauen

Hinweis

Die Abbildungen zeigen das Ersetzen des Steuergeräts für Tagesfahrlicht und Standlicht links -J860- am linken Scheinwerfer.

Das Ersetzen vom Steuergerät für Tagesfahrlicht und Standlicht rechts -J861- am rechten Scheinwerfer erfolgt analog.

Ausbauen

-	Scheinwerfer ausbauen → Kapitel.

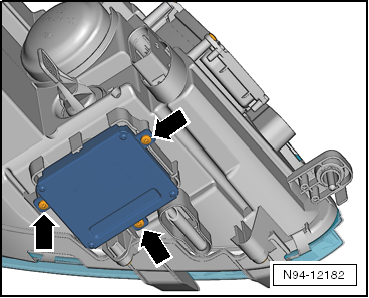

-	Die drei Befestigungsschrauben -Pfeile- herausdrehen.

-	Steuergerät für Tagesfahrlicht und Standlicht gerade vom Scheinwerfergehäuse abziehen.

Steuergerät für Tagesfahrlicht und Standlicht -J860-/-J861

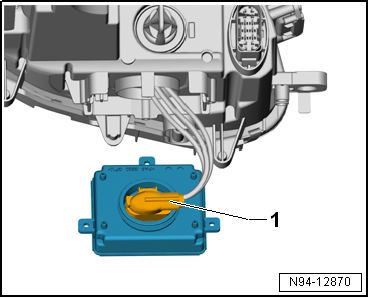

-	Steckverbindung -1- entriegeln und vom Steuergerät für Tagesfahrlicht und Standlicht abziehen

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Vorsicht!

Achten Sie beim Einbau des Steuergeräts für Tagesfahrlicht und Standlicht links auf den richtigen Sitz der Dichtung. Durch Wassereintritt in den Scheinwerfer wird dieser zerstört.

Hinweis

Nach dem Einbau eines neuen Steuergeräts für Tagesfahrlicht und Standlicht muss das Steuergerät für Kurvenlicht und Leuchtweitenregelung -J745- codiert werden → Kapitel und anschließend die Grundeinstellung der Scheinwerfer durchgeführt werden → Heft18.1.

-	Funktionen des Scheinwerfers prüfen.

Anzugsdrehmomente

→ Kapitel "Montageübersicht Scheinwerfer mit Gasentladungslampen, Kurvenlicht und dynamischer Fernlichtregulierung"

Steuergerät für Tagesfahrlicht und Standlicht prüfen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Fahrzeugdiagnosetester

-	Steuergerät für Tagesfahrlicht und Standlicht prüfen → Fahrzeugdiagnosetester, Geführte Fehlersuche
