Volkswagen Touran Reparaturanleitung :: Steuergerät für Einparkhilfe -J446- mit Steuergerät für Parklenkassistent
-J791
Das Steuergerät für Einparkhilfe -J446- mit dem integrierten
Steuergerät für Parklenkassistent -J791- befindet sich im
Fahrerfußraum hinter dem Relaisträger der Schalttafel. Das
Steuergerät für Einparkhilfe -J446- übernimmt bei Fahrzeugen mit
Parklenkassistent gleichzeitig auch die Steuerung der Funktionen
des Parklenkassistenten. |
|
|
|
Steuergerät für Einparkhilfe -J446- aus-
und einbauen |
|
- |
Zündung und alle elektrischen Verbraucher ausschalten und
Zündschlüssel abziehen. |
- |
Relaisträger Schalttafel links ausbauen
→ Kapitel. |
- |
Relaisträger am Bordnetzsteuergerät, Schalttafel links
ausbauen
→ Kapitel. |
|
|
|
- |

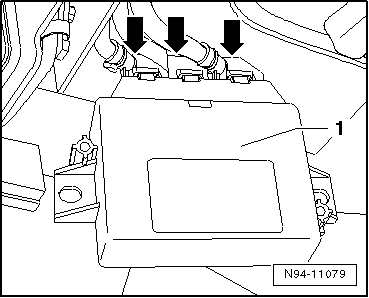

Von unten die Befestigungsschraube -Pfeil-
lösen und das Steuergerät für Parklenkassistent -J791--1-,
unter Berücksichtigung der angeschlossenen Leitungslängen, aus
seiner Einbaulage nehmen. |
|
|
|
- |
Die drei Steckverbindungen -Pfeile-
entriegeln und trennen. Das Steuergerät für Parklenkassistent
-J791--1- aus dem Fahrzeug nehmen. |
Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge,
dabei Folgendes beachten: |
- |
Beim Einbau das Steuergerät für Parklenkassistent -J791-
wieder mit der Ecke in den Durchbruch im Relaisträger einsetzen. |
- |
Die Befestigungsschraube mit dem vorgeschriebenen
Anzugsdrehmoment anziehen
→ Kapitel. |
|
|
|
Steuergerät für Einparkhilfe -J446- codieren
- |
Steuergerät für Einparkhilfe -J446- codieren
→ Fahrzeugdiagnosetester. |
|
|
|
Steuergerät für Einparkhilfe -J446- anpassen
Folgende Anpassungen können mit dieser Funktion im
Steuergerät für Einparkhilfe -J446- eingestellt werden: |
Audioabsenkung im Zusammenhang mit der Einparkhilfe |
Aktivierungston beim Einschalten der Einparkhilfe |
Optische Anzeige für Einparkhilfe |
- |
Steuergerät für Einparkhilfe -J446- anpassen
→ Fahrzeugdiagnosetester. |
|
|
|
