Volkswagen Touran Reparaturanleitung :: Stellmotor für Luftverteilerklappe -V428- aus- und einbauen

Volkswagen Touran Reparaturanleitung / Heizung, Klimaanlage / Klimaanlage / Stellmotoren / Stellmotor für Luftverteilerklappe -V428- aus- und einbauen

Ausbauen

-	Schalttafel ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr.70.

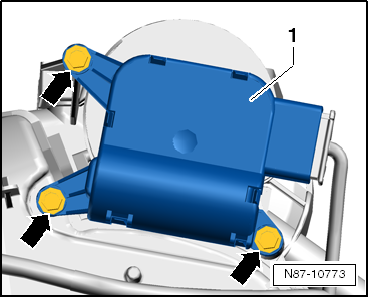

-	Steckverbindung vom Stellmotor für Luftverteilerklappe -V428--1- trennen.

-	Schrauben (1,5 Nm) -Pfeile- herausdrehen.

-	Stellmotor für Luftverteilerklappe -V428--1- abnehmen.

Einbauen

-	Stellmotor für Luftverteilerklappe -V428- sinngemäß in umgekehrter Reihenfolge einbauen.
