Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

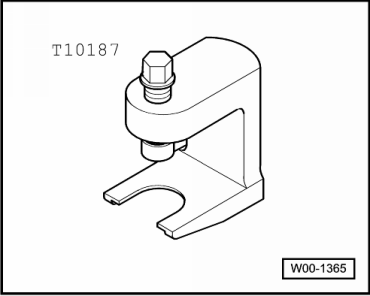

Kugelgelenkabdrücker -T10187-

Drehmomentschlüssel -V.A.G 1332-

Führen Sie folgenden Arbeiten durch:

Ausbauen

-	Radschrauben lösen.

-	Fahrzeug anheben.

-	Rad abbauen.

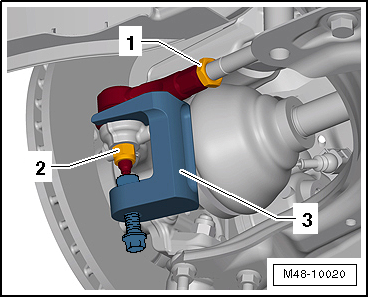

-	Mutter -1- lösen.

-	Position des Spurstangenkopfs auf der Spurstange kennzeichnen.

-	Mutter -2- vom Spurstangenkopf lösen, aber noch nicht abschrauben.

Vorsicht!

Mutter zum Schutz des Gewindes einige Umdrehungen auf dem Zapfen lassen.

-	Spurstange vom Radlagergehäuse abdrücken und Mutter abschrauben.

1 -	Kugelgelenkabdrücker -T10187-

-	Spurstangenkopf von der Spurstange abdrehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge. Dabei ist Folgendes zu beachten:

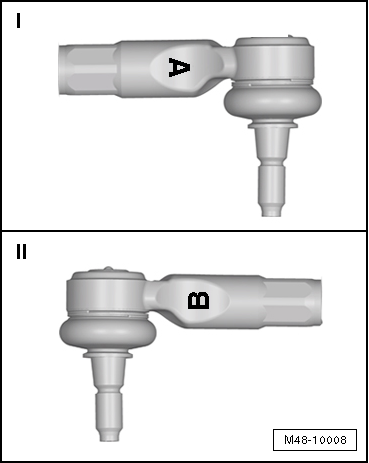

-	Darauf achten, dass der richtige Spurstangenkopf je Seite eingebaut wird.

I -	Spurstangenkopf rechts mit einem "A" gekennzeichnet

II -	Spurstangenkopf links mit einem "B" gekennzeichnet

-	Spurstangenkopf bis zur vorher angebrachten Markierung auf die Spurstange drehen und mit der Kontermutter sichern.

-	Spurstangenkopf in das Radlagergehäuse einsetzen.

-	Spurstangenkopf mit neuer Mutter verschrauben.

-	Rad vorn anbauen und festziehen → Kapitel.

-	Fahrzeug vermessen → Kapitel.

Anzugsdrehmomente

Bauteil

Anzugsdrehmoment

Spurstangenkopf an Spurstange

70 Nm

Spurstangenkopf an Radlagergehäuse

Neue Mutter verwenden

20 Nm + 90
