Hinweis| Es ist darauf zu achten, dass der Rollostoff -2- nicht beschädigt wird. |
| Ausbauen |
| - | Sonnenschutzrollo ausbauen → Kapitel |

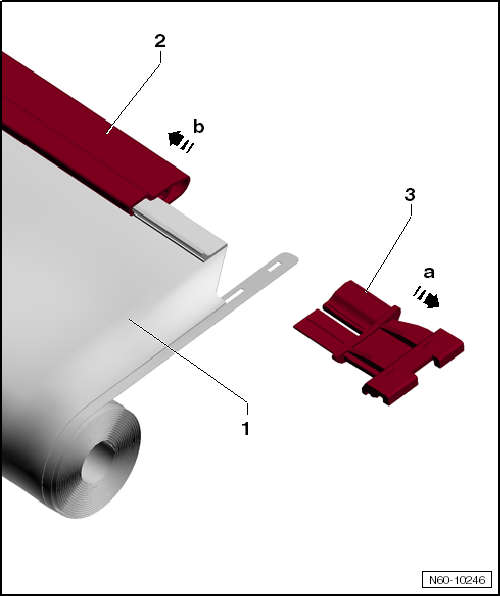

| - | Gleiter -3- links und rechts aus dem Spriegel -2- ziehen -Pfeil a-. |
| - | Rollospriegel -2- vorsichtig in -Pfeilrichtung b- vom Keder des Rollostoffs -1- abziehen. |
| Einbauen |
| - | Rollospriegel -1- vorsichtig auf den Keder des Rollostoffs -1- aufschieben. |
| - | Gleiter -3- links und rechts in den Spriegel -2- einschieben. |
| - | Sonnenschutzrollo einbauen → Kapitel |
Montageübersicht-Keilrippenriementrieb mit Spannelement und Klimakompressor
1 -
Keilrippenriemen
vor Ausbau Laufrichtung kennzeichnen
auf Verschleiß prüfen
nicht knicken
aus- und einbauen
→ Kapitel
2 - ...
Anschlussplan für Kühlmittelschläuche bei Fahrzeugen mit Zusatzheizung (Standheizung),
Motorkennbuchstabe: BAG, BKG, BLF, BLN und BLP
1 -
Ausgleichsbehälter
2 -
Rückschlagventil
3 -
Drossel
4 -
Wärmetauscher für Heizung
5 -
Absperrventil für K& ...
