Hinweis

Der Aus- und Einbau ist für die linke Fahrzeugseite beschrieben. Der Aus- und Einbau für die rechte Seite erfolgt sinngemäß.

Ausbauen

ACHTUNG!

Beachten Sie die Sicherheitsmaßnahmen bei Arbeiten am Airbag → Kapitel.

-	Klemmen Sie die Fahrzeugbatterie ab → Elektrische Anlage; Rep.-Gr.27

-	Positionieren Sie den Sitz, über die Längsverstellung, in der hintersten Position.

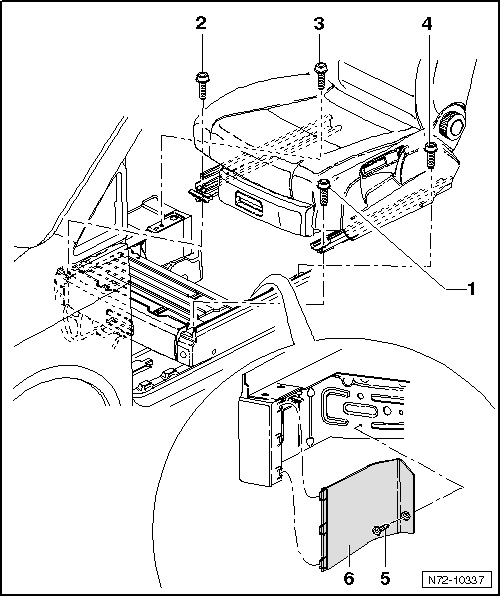

-	Drehen Sie die Schrauben -1- und -2- heraus (40 Nm).

-	Positionieren Sie den Sitz, über die Längsverstellung, in der vordersten Position.

-	Drehen Sie die Schrauben -3- und -4- heraus (40 Nm).

-	Heben Sie den Sitz im vorderen Bereich an, bis die Leitungsstränge und die Abdeckung -6-, unter dem Sitz zugänglich sind.

-	Drehen Sie die Schraube -5- heraus (2 Nm).

-	Ziehen Sie die Abdeckung -6- aus den hinteren Aufnahmen heraus.

Sitz, vorn, aus- und einbauen

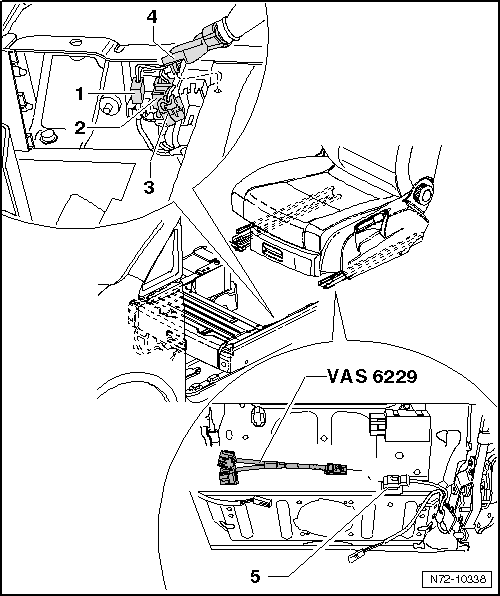

-	Lösen Sie die Kabelführung -4- vom Adapter, Sitzgestell.

-	Clipsen Sie, je nach Fahrzeugausstattung, die Leitungsstränge -1-, -2-, und -3- aus der Koppelstation heraus.

ACHTUNG!

Elektrostatische Entladungen können eine ungewollte Auslösung vom Airbag zur Folge haben. Deshalb muss sich der Monteur, vor dem Trennen der Zünd- und Masseleitung, elektrostatisch Entladen. Dies geschieht z.B. durch kurzes Anfassen der Karosserie oder dem Schließkeil der Tür.

-	Trennen Sie, je nach Fahrzeugausstattung, die Leitungsstränge unter dem Sitz.

-	Stecken Sie den Airbagadapter -VAS 6229- bzw. Airbag-Adapter -VAS 6281- auf die Steckerkupplung -5-.

-	Heben Sie den Sitz aus dem Fahrzeug heraus.

Sitz, vorn, aus- und einbauen

Einbauen

-	Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

-	Schalten Sie die Zündung ein.

ACHTUNG!

Es ist darauf zu achten, dass sich keine Personen im Fahrzeug aufhalten.

-	Klemmen Sie die Fahrzeugbatterie an → Elektrische Anlage; Rep.-Gr.27
