Volkswagen Touran Reparaturanleitung :: Relaisträger am Bordnetzsteuergerät, aus- und einbauen

Volkswagen Touran Reparaturanleitung / Elektrische Anlage ab 08. 2010 / Leitungen / Relaisträger aus- und einbauen / Relaisträger am Bordnetzsteuergerät, aus- und einbauen

Der Relaisträger am Bordnetzsteuergerät befindet sich unterhalb der Schalttafel im Fahrerfußraum.

Der Relaisträger am Bordnetzsteuergerät ist unter das Bordnetzsteuergerät geclipst und kann einzeln ausgebaut werden. Relaisträger am Bordnetzsteuergerät aus- und einbauen → Kapitel.

Relaisträger am Bordnetzsteuergerät aus- und einbauen

Ausbauen:

-	Zündung und alle elektrischen Verbraucher ausschalten und den Zündschlüssel abziehen.

-	Blende im Fahrerfußraum ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr.68.

-	Sicherungshalter ausbauen → Kapitel.

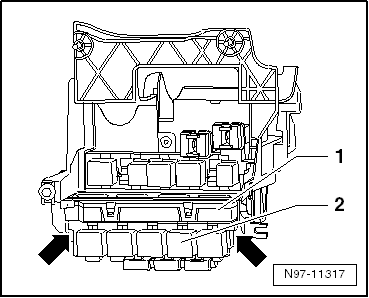

-	Beide Rastnasen -Pfeile- entriegeln und den Relaisträger -2- entgegen der Fahrtrichtung nach hinten vom Bordnetzsteuergerät -1- abziehen.

-	Relaisträger, unter Berücksichtigung der angeschlossenen Leitungslängen, nach unten schwenken und die Relais ausclipsen.

Einbauen:

Der Einbau erfolgt in umgekehrter Reihenfolge.
