Radlagergehäuse aus- und einbauen

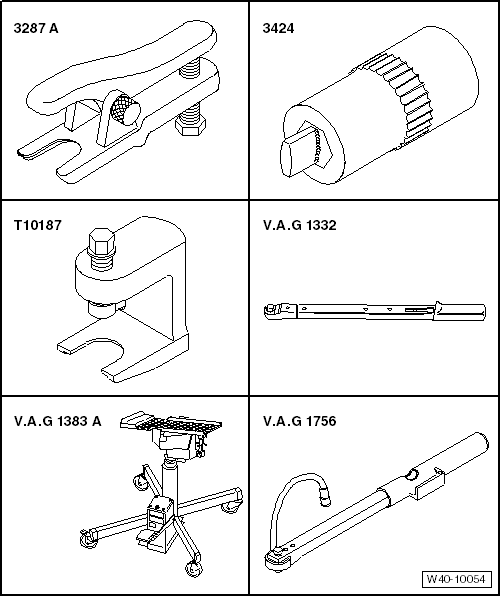

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Kugelgelenkabzieher -3287A-

Spreizer -3424-

Kugelgelenkabdrücker -T10187-

Drehmomentschlüssel -V.A.G 1332-

Motor- und Getriebeheber -V.A.G 1383 A-

Drehwinkelschlüssel -V.A.G 1756-

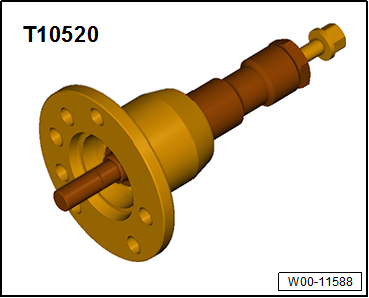

Ausdrücker -T10520-

Ausbauen

-	Schraube für Gelenkwelle an Radnabe lösen:

Sechskantschraube → Kapitel

Zwölfkantschraube mit Verrippung → Kapitel

Zwölfkantschraube ohne Verrippung → Kapitel

Vorsicht!

Bei loser radseitiger Gelenkwellenverschraubung dürfen die Radlager nicht belastet werden.

Werden die Radlager durch das Eigengewicht des Fahrzeugs belastet, wird das Radlager vorgeschädigt. Die Radlagerlebensdauer ist dadurch geringer.

Die Schraube für Gelenkwelle darf maximal 90 gelöst werden, wenn das Fahrzeug auf den Rädern steht.

Fahrzeuge ohne Gelenkwelle dürfen nicht bewegt werden, da sonst das Radlager beschädigt wird. Soll ein Fahrzeug trotzdem bewegt werden, bitte folgendes Beachten:

Anstatt der Gelenkwelle ein Außengelenk einbauen.

Außengelenk mit 120 Nm festziehen.

-	Rad abbauen.

-	Bremssattel abbauen und mit Draht am Aufbau aufhängen → Bremsanlagen; Rep.-Gr.46

-	ABS- Drehzahlfühler ausbauen → Bremsanlagen; Rep.-Gr.46

-	Bremsscheibe abbauen.

-	Bauen Sie jetzt das Abdeckblech vom Radlagergehäuse ab.

-	Mutter vom Spurstangenkopf lösen, aber noch nicht abschrauben.

Vorsicht!

Mutter zum Schutz des Gewindes einige Umdrehungen auf dem Zapfen lassen.

-	Spurstange vom Radlagergehäuse abdrücken und Mutter abschrauben.

1 -	Kugelgelenkabdrücker -T10187-

-	Muttern -Pfeile- lösen.

-	Achslenker aus dem Achsgelenk herausziehen.

-	Außengelenk der Gelenkwelle aus der Radnabe ziehen.

Wenn sich die Gelenkwelle nicht aus dem Radlager herausziehen lässt, dann kann die Gelenkwelle mit dem Ausdrücker -T10520- aus dem Radlager gedrückt werden.

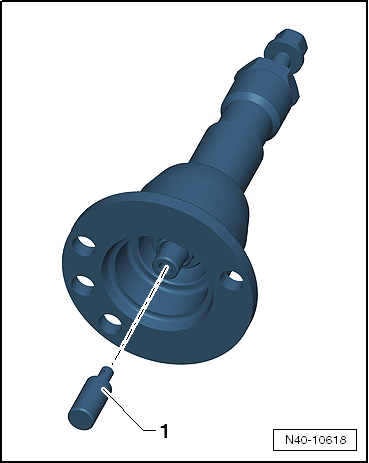

Vor der Benutzung des Ausdrückers -T10520- ist darauf zu achten, dass das Druckstück -1- eingesetzt ist.

Handhabung des Ausdrücker -T10520-:

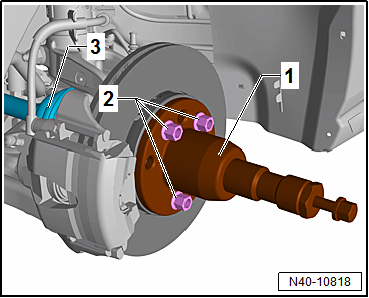

-	Ausdrücker -T10520--1- mit 3 Radschrauben -2- an der Radnabe befestigen, um die Gelenkwelle -3- ausdrücken zu können.

-	Die angegebene Reihenfolge unbedingt einhalten.

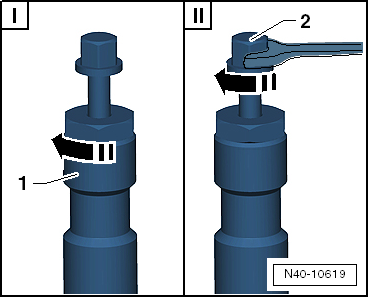

I -	Rändelmutter -1- handfest anziehen.

II -	Nur die Schraube -2- mit einem Schraubenschlüssel drehen und Gelenkwelle mit dem Ausdrücker -T10520- herausdrücken.

Hinweis

Am Ende der Tätigkeit bzw. zum Nachsetzen muss die Spindel wieder in die Ausgangslage gebracht werden, damit die hydraulische Wirkung genutzt werden kann!

-	Gelenkwelle mit Bindedraht am Aufbau befestigen.

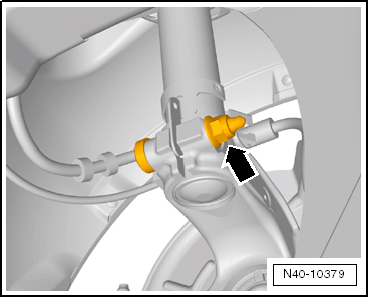

-	Schraubverbindung Radlagergehäuse/Federbein -Pfeil- ausbauen.

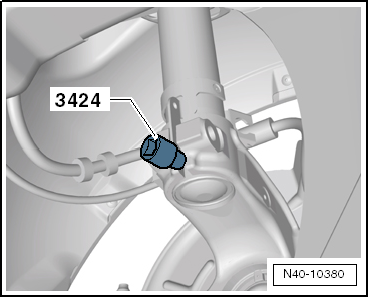

-	Spreizer -3424- in den Schlitz des Radlagergehäuses einsetzen.

-	Knarre um 90 drehen und von Spreizer -3424- abziehen.

-	Radlagergehäuse vom Federbein abziehen.

Hinweis

Wenn das Radlagergehäuse ersetzt wird, dann muss das Achsgelenk umgebaut werden. Dazu müssen neue Muttern verwendet werden.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei ist folgendes zu beachten:

-	Schraube für Gelenkwelle an Radnabe anziehen:

Sechskantschraube → Kapitel

Zwölfkantschraube mit Verrippung → Kapitel

Zwölfkantschraube ohne Verrippung → Kapitel

Vorsicht!

Dabei darf das Fahrzeug nicht auf den Rädern stehen.

Das Radlager kann bei gelöster Schraube durch das Eigengewicht des Fahrzeuges beschädigt werden.

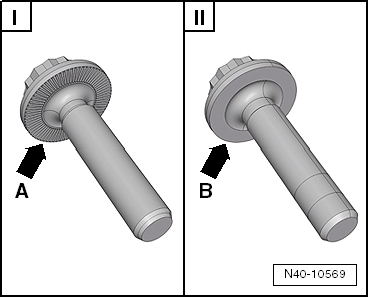

Unterscheidungsmerkmal zwischen der Zwölfkantschraube mit Verrippung und der Zwölfkantschraube ohne Verrippung

Die Zwölfkantschrauben unterscheiden sich an der Auflagefläche -Pfeil A- und -Pfeil B-.

I -	Zwölfkantschraube mit Verrippung -Pfeil A-

II -	Zwölfkantschraube ohne Verrippung -Pfeil B-

Wurde das Radlagergehäuse ersetzt, muss das Fahrzeug vermessen werden → Kapitel.

-	Rad anbauen und festziehen → Kapitel.

Anzugsdrehmomente

Bauteil

Anzugsdrehmoment

Federbein an Radlagergehäuse

Neue Mutter verwenden

70 Nm + 90

Achsgelenk an Stahlgussachslenker

Neue Muttern verwenden

Nur in Leergewichtslage festziehen → Kapitel

60 Nm

Achsgelenk an Stahlblech- bzw. Aluminium-Schmiede-Achslenker

Neue Muttern verwenden

Nur in Leergewichtslage festziehen → Kapitel

100 Nm

Spurstangenkopf an Radlagergehäuse

Neue Mutter verwenden

20 Nm + 90

Gelenkwelle an Radnabe "Sechskantschraube"

Neue Schraube verwenden

200 Nm + 180

Gelenkwelle an Radnabe "Zwölfkantschraube mit Verrippung"

Neue Schraube verwenden

70 Nm + 90

Gelenkwelle an Radnabe "Zwölfkantschraube ohne Verrippung"

Neue Schraube verwenden

200 Nm + 180
