Volkswagen Touran Reparaturanleitung :: Rad auswuchten, Höhenschlag und Seitenschlag an der Felge prüfen

-	Die Felge auf die Auswuchtmaschine spannen.

-	Das Zentriersystem für Radauswuchtmaschinen -VAS 5271- verwenden.

-	Die Reifenmessuhr ca. 2 mm vorspannen.

-	Die Felge langsam drehen.

-	Den kleinsten und den größten Zeigerausschlag notieren.

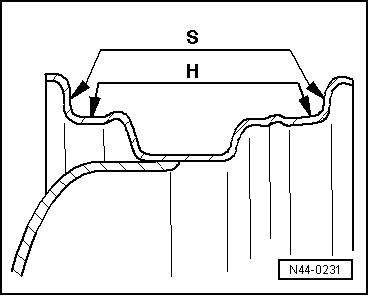

S -	Seitenschlag

H -	Höhenschlag

-	Den ermittelten Wert mit den Sollwerten in der Tabelle vergleichen → Anker.

Hinweis

Spitzenausschläge der Reifenmessuhr durch kleine Unebenheiten brauchen Sie nicht berücksichtigen.

Sollwerte für Höhen- und Seitenschlag an der Felge

Hinweis

Wenn der gemessene Wert den Sollwert übersteigt, ist keine akzeptable Laufruhe erreichbar.
