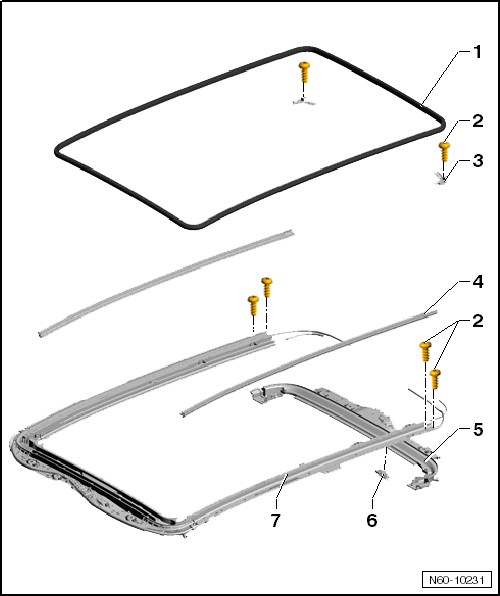

Montagerahmen - Montageübersicht

1 -	Innendichtung

ersetzen → Kapitel

2 -

Schraube

für die Abdeckkappe

2 Nm

3 -	Abdeckkappe

Bestandteil der Innendichtung

nicht einzeln wechselbar

4 -	Rolloschiene

Bestandteil der Führungsschiene

nicht einzeln wechselbar

5 -

Heckteil

aus- und einbauen → Kapitel

6 -	Motorplatte hinten

aus- und einbauen → Kapitel

7 -	Führungsschiene mit Frontteil

nicht einzeln wechselbar

Bestandteil des Frontteils
