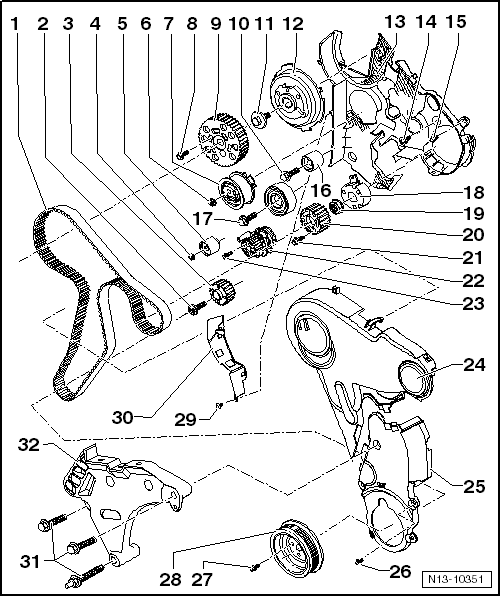

Montageübersicht-Zahnriemen, Golf, Golf Plus, Golf Cabrio, Passat, Touran

1 -	Zahnriemen

Vor Ausbau Laufrichtung kennzeichnen

Auf Verschleiß prüfen

Nicht knicken

aus- und einbauen, spannen → Kapitel

2 -	120 Nm + 90 weiterdrehen

ersetzen

Zum Lösen und Anziehen Gegenhalter -3415 - verwenden

Gewinde und Bund nicht zusätzlich ölen- bzw. fetten

Das Weiterdrehen kann in mehreren Stufen erfolgen.

3 -	Kurbelwellen-Zahnriemenrad

4 -

20 Nm

5 -	Umlenkrolle

6 -	20 Nm + 45 weiterdrehen

7 -	Spannrolle

Zum Aus- und Einbauen, Motorhalter ausbauen → Kapitel

8 -	20 Nm + 45 weiterdrehen

ersetzen

9 -	Nockenwellenrad

10 -

15 Nm

11 -

100 Nm

12 -

Nabe

Zum Lösen und Anziehen Gegenhalter -T10051- verwenden

Zum Ausbau Abziehvorrichtung -T10052- verwenden

aus- und einbauen → Kapitel

13 -	Zahnriemenschutz hinten

14 -

20 Nm

15 -

10 Nm

ersetzen

16 -	Umlenkrolle

17 -	50 Nm + 90 weiterdrehen

ersetzen

18 -

Nabe

Zum Lösen und Anziehen Gegenhalter -T10051- verwenden

Zum Ausbau Abzieher -T40064- verwenden

19 -

95 Nm

20 -	Zahnriemenrad-Hochdruckpumpe

21 -

20 Nm

ersetzen

22 -	Kühlmittelpumpe

ausbauen und einbauen → Kapitel

23 -

15 Nm

24 -	Zahnriemenschutz-Oberteil

25 -	Zahnriemenschutz-Unterteil

26 -

9 Nm

27 -	10 Nm + 90 weiterdrehen

ersetzen

28 -	Riemenscheibe/Schwingungsdämpfer

Montage nur in einer Stellung möglich, Bohrungen sind versetzt.

29 -

5 Nm

nur verbaut, bei Schutzblech aus → Elektronischer Teilekatalog (ETKA)

30 -	Schutzblech

31 -	40 Nm + 180 weiterdrehen

ersetzen

Anzugsreihenfolge beachten → Abb.

32 -	Motorhalter

ausbauen und einbauen → Kapitel

Zahnriemenschutz unten

-	Schrauben -Pfeile- mit 9 Nm festziehen.
