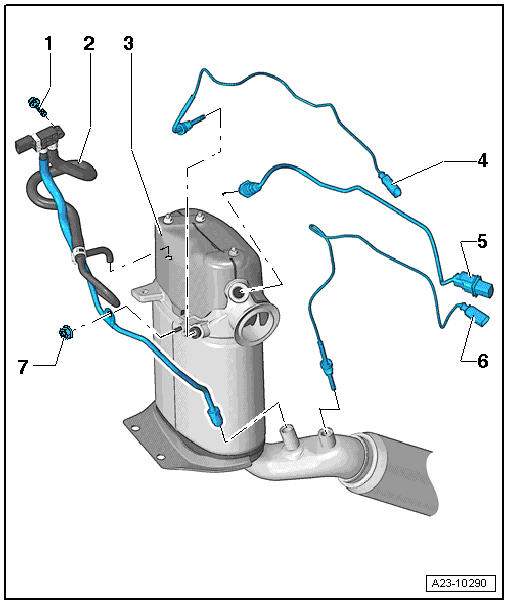

Montageübersicht - Lambdasonde, Golf, Golf Plus, Touran, Passat 2006

1 -	Schraube für den Drucksensor 1 für Abgas -G450-

8 Nm

aus- und einbauen → Kapitel

Druckleitungen an Partikelfilter 45 Nm

2 -	Messleitung für den Differenzdruckgeber -G505-

3 -	Partikelfilter

Nach dem Erneuern vom Partikelfilter muss eine Anpassung durchgeführt werden

4 -	Abgastemperaturgeber 3 -G495-

aus- und einbauen → Kapitel

45 Nm

5 -	Lambdasonde 1 vor Katalysator -GX10-

mit Lambdasonde -G39- und Heizung für Lambdasonde -Z19-

neue Lambdasonden sind mit einer Montagepaste bestrichen

bei einer gebrauchten Lambdasonde darf nur das Gewinde mit Heißschraubenpaste bestrichen werden; Heißschraubenpaste → Elektronischer Teilekatalog (ETKA)

Montagepaste oder Heißschraubenpaste darf nicht an die Schlitze des Lambdasondenkörpers gelangen

aus- und einbauen → Kapitel

50 Nm

6 -	Abgastemperaturgeber 4 -G648-

aus- und einbauen → Kapitel

45 Nm

7 -

Mutter

Abgastemperaturgeber 1 -G235--1-

Abgastemperaturgeber 1 -G235- aus- und einbauen → Kapitel.

Montageübersicht - Lambdasonde, Golf, Golf Plus, Touran, Passat 2006

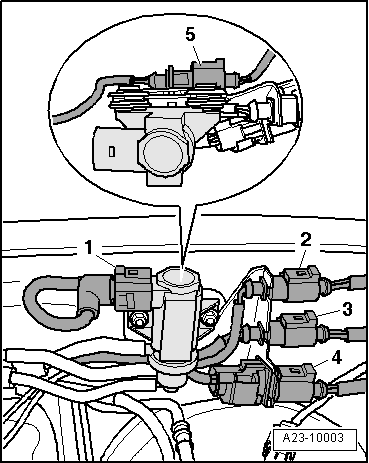

Steckverbindungen an der Wasserkasten-Stirnwand

1 -	elektrische Steckverbindung für das Magnetventil für Ladedruckbegrenzung -N75-

2 -	elektrische Steckverbindung für den Abgastemperaturgeber 4 -G648-

3 -	elektrische Steckverbindung für den Abgastemperaturgeber 1 -G235-

4 -	elektrische Steckverbindung für die Lambdasonde -G39-

5 -	elektrische Steckverbindung für den Abgastemperaturgeber 3 -G495-
