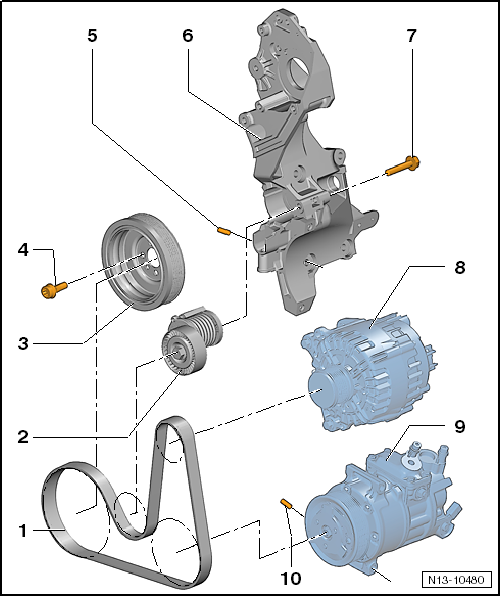

Montageübersicht-Keilrippenriementrieb mit Spannelement und Klimakompressor

1 -	Keilrippenriemen

vor Ausbau Laufrichtung kennzeichnen

auf Verschleiß prüfen

nicht knicken

aus- und einbauen → Kapitel

2 -	Spannelement für Keilrippenriemen

zum Entspannen des Keilrippenriemens mit Maulschlüssel schwenken → Kapitel

3 -	Riemenscheibe/Schwingungsdämpfer

Montage durch versetzte Bohrungen nur in einer Stellung möglich

4 -

Schraube

ersetzen

nur Originalschrauben verwenden → Elektronischer Teilekatalog (ETKA)

10 Nm + 90

5 -	Passhülsen

auf richtigen Sitz im Halter für Nebenaggregate achten

6 -

Halter

für Nebenaggregate

aus- und einbauen → Kapitel

7 -	20 Nm + 180 weiterdrehen

ersetzen

8 -	Drehstromgenerator

aus- und einbauen → Elektrische Anlage; Rep.-Gr.27

9 -	Klimakompressor

aus- und einbauen → Heizung, Klimaanlage; Rep.-Gr.87

10 -	Passhülsen

auf richtigen Sitz im Halter für Nebenaggregate achten
