Volkswagen Touran Reparaturanleitung :: Relaisträger Schalttafel links aus- und einbauen

Volkswagen Touran Reparaturanleitung / Elektrische Anlage ab 08. 2010 / Leitungen / Relaisträger aus- und einbauen / Relaisträger Schalttafel links aus- und einbauen

Vorsicht!

Zum Ab- und Anklemmen der Batterie müssen Sie die Vorgehensweise, wie im Reparaturleitfaden beschrieben, einhalten → Kapitel.

Ausbauen:

-	Batterie abklemmen → Kapitel.

-	Ablagefach Fahrerseite ausbauen → Karrosserie-Montagearbeiten Innen; Rep.-Gr.68.

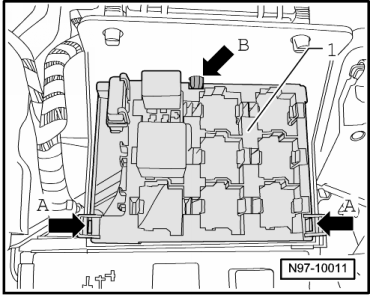

-	Verrastungen -Pfeile A- entriegeln und den Relaisträger -1- unten etwas aus dem Halter herausziehen.

-	Relaisträger -1- unter dem Zapfen -Pfeil B- hervorschwenken.

-	Steckverbindungen an der Rückseite des Relaisträgers -1- entriegeln.

-	Relaisträger -1- aus dem Fahrzeug nehmen.

Einbauen:

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
