Volkswagen Touran Reparaturanleitung :: Montageübersicht - Kühlmittelpumpe/Kühlmittelregler

Volkswagen Touran Reparaturanleitung / 4- Zyl. Dieselmotor ( 1,6 1 -Motor, Common Rail) / Motor - Kühlung / Kühlmittelpumpe/Kühlmittelregelung / Montageübersicht - Kühlmittelpumpe/Kühlmittelregler

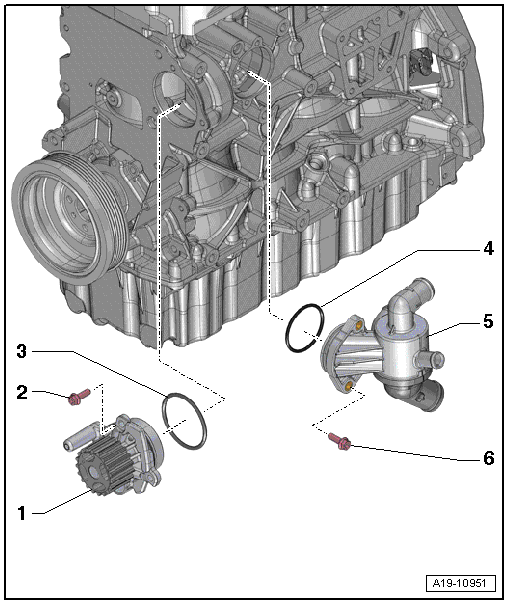

Montageübersicht - Kühlmittelpumpe/Kühlmittelregler

1 -	Kühlmittelpumpe

aus- und einbauen → Kapitel

2 -

15 Nm

3 -

O-Ring

ersetzen

4 -	Kühlmittelregler

aus- und einbauen → Kapitel

prüfen → Kapitel

5 -

O-Ring

ersetzen

6 -

Schraube

13 Nm

7 -	Anschlussstutzen

Montageübersicht-Kühlmittelpumpe/Kühlmittelregler mit 4/2-Wege-Ventil

Montageübersicht-Kühlmittelpumpe/Kühlmittelregler mit 4/2-Wege-Ventil

1 -	Kühlmittelpumpe

aus- und einbauen → Kapitel

2 -

15 Nm

3 -

O-Ring

ersetzen

4 -

O-Ring

ersetzen

5 -	4/2-Wege-Ventil mit Kühlmittelregler

4/2-Wege-Ventil mit Kühlmittelregler prüfen → Fahrzeugdiagnosetester"Funktions- und Bauteileauswahl"

der Kühlmittelregler befindet sich innerhalb des 4/2-Wege-Ventils und kann nicht einzeln getauscht werden

aus- und einbauen → Kapitel

6 -

15 Nm
