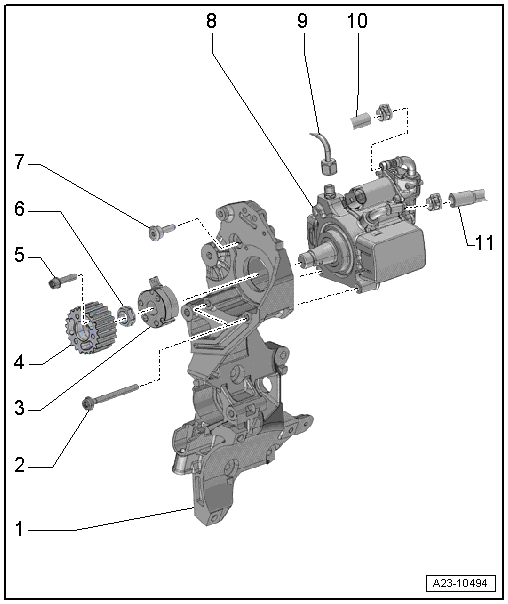

Montageübersicht - Hochdruckpumpe

1 -	Halter für Nebenaggregate

aus- und einbauen → Kapitel

2 -

Schraube

2 Stück

ersetzen

20 Nm +180

3 -

Nabe

zum Lösen und Anziehen Gegenhalter -T10051- verwenden

zum Ausbau Abzieher -T40064- verwenden

4 -	Zahnriemenrad Hochdruckpumpe

5 -

Schraube

ersetzen

3 Stück

20 Nm

6 -

Mutter

95 Nm

7 -

Schraube

ersetzen

20 Nm +45

8 -	Hochdruckpumpe

Vorsicht!

Gefahr von Funktionsstörungen durch Verschmutzung.

→ Kapitel "Sauberkeitsregeln" beachten

Zerstörungsgefahr der Hochdruckpumpe durch Trockenlauf

Nach dem Einbau der Hochdruckpumpe muss vor dem ersten Motorstart die Hochdruckpumpe mit Kraftstoff befüllt werden → Kapitel.

mit Ventil für Kraftstoffdosierung -N290- (nicht öffnen)

nach dem Ersetzen der Hochdruckpumpe oder vom Regelventil für Kraftstoffdruck -N276- müssen die Lernwerte neu angepasst werden, siehe "Geführte Funktionen" im Fahrzeugdiagnosetester

aus- und einbauen

9 -	Hochdruckleitung

zwischen Hochdruckpumpe und Kraftstoffverteiler

Biegeform nicht verändern

vor dem Wiedereinbau auf Beschädigungen prüfen

beim Ersetzen der Hochdruckpumpe Hochdruckleitung ebenfalls ersetzen

aus- und einbauen → Kapitel

Gewinde der Überwurfmuttern mit sauberem Motoröl benetzen

28 Nm

10 -	Kraftstoffvorlaufschlauch

11 -	Kraftstoffrücklaufschlauch
