Montageübersicht Federbein für adaptive Fahrwerksregelung DCC → Kapitel

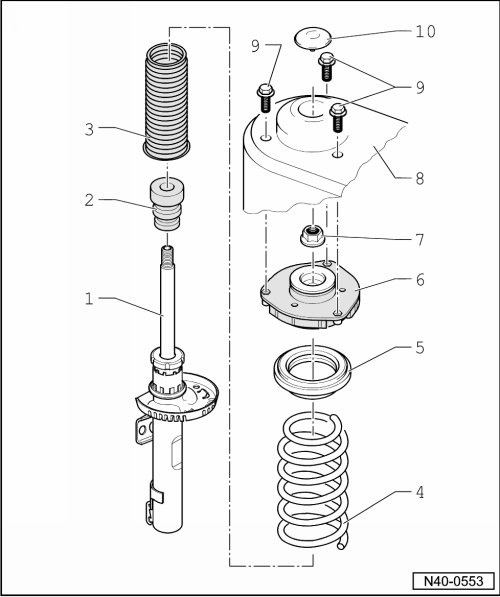

Montageübersicht: Federbein

1 -

Dämpfer

einzeln austauschbar

Zuordnung → Elektronischer Ersatzteilkatalog "ETKA"

2 -	Anschlagpuffer

3 -	Schutzhülle

4 -	Schraubenfeder

aus- und einbauen →

auf Farbkennzeichnung achten

Zuordnung → Elektronischer Ersatzteilkatalog "ETKA"

Federzuordnung über PR.-Nr.

Diese Nummern finden Sie auf dem Fahrzeugdatenträger.

Oberfläche der Federwindung darf nicht beschädigt werden

5 -	Axialrillenkugellager

6 -	Federbeinlager

Einbaulage beachten → Abb.

7 -

Mutter

M14 x 1,5

60 Nm

selbstsichernd

nach jeder Demontage ersetzen

8 -	Federbeindom

9 -

Schraube

15 Nm + 90 weiterdrehen

nach jeder Demontage ersetzen

10 -	Schutzkappe
