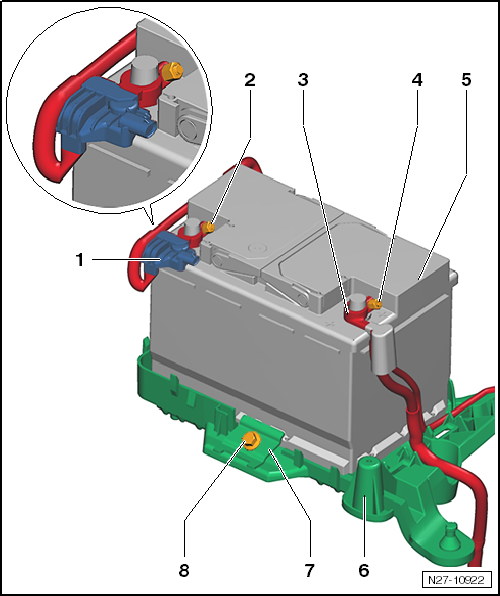

| 1 - | Batteriepolklemme Masseleitung mit integriertem Steuergerät für Batterieüberwachung -J367- |
| Beachten Sie die Hinweise zur Verschraubung der Batteriepole → Kapitel |
| Beachten Sie die Hinweise zum Steuergerät für Batterieüberwachung -J367- (Batteriesensor) → Anker |
| 2 - | Befestigungsmutter Batteriepolklemme Masseleitung |
| M6 |
| 6 Nm |
| 3 - | Batteriepolklemme Plusleitung |
| Beachten Sie die Hinweise zur Verschraubung der Batteriepole → Kapitel |
| 4 - | Befestigungsmutter Batteriepolklemme Plusleitung |
| M6 |
| 6 Nm |
| 5 - | Batterie |
| aus- und einbauen → Kapitel |
| 6 - | Batterieträger |
| 7 - | Klemmplatte |
| 8 - | Befestigungsschraube Klemmplatte |
| M8 x 35 |
| 20 Nm |
