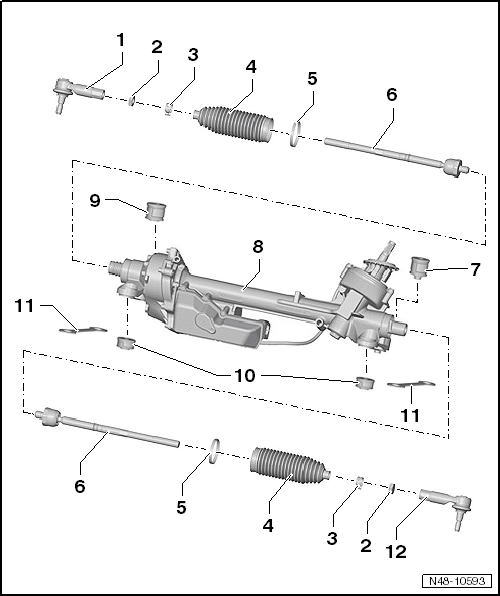

Montageübersicht: Elektromechanisches Lenkgetriebe, Linkslenker

1 -	Spurstangenkopf rechts

mit "A" gekennzeichnet → Anker

aus- und einbauen → Kapitel

prüfen: → Kapitel

Einbaulage → Kapitel

Zuordnung → Elektronischer Ersatzteilkatalog "ETKA"

2 -

Mutter

70 Nm

3 -

Schelle

4 -	Faltenbalg

darf nach dem Spureinstellen nicht verdrillt sein

aus- und einbauen → Kapitel

5 -	Klemmschelle

ersetzen

6 -	Spurstange

100 Nm

aus- und einbauen → Kapitel

7 -	Gummimetallager lang

hinten links mit Zentrierung

ersetzen → Kapitel

Zuordnung → Elektronischer Ersatzteilkatalog "ETKA"

8 -	Servolenkgetriebe

Zuordnung → Elektronischer Ersatzteilkatalog "ETKA"

aus- und einbauen → Kapitel

9 -	Gummimetallager lang

hinten rechts

ersetzen → Kapitel

Zuordnung → Elektronischer Ersatzteilkatalog "ETKA"

10 -	Gummimetallager kurz

vorn links und rechts

ersetzen → Kapitel

Zuordnung → Elektronischer Ersatzteilkatalog "ETKA"

11 -	Unterlegplatte

12 -	Spurstangenkopf links

mit "B" gekennzeichnet → Anker

aus- und einbauen → Kapitel

prüfen: → Kapitel

Einbaulage → Kapitel

Zuordnung → Elektronischer Ersatzteilkatalog "ETKA"
