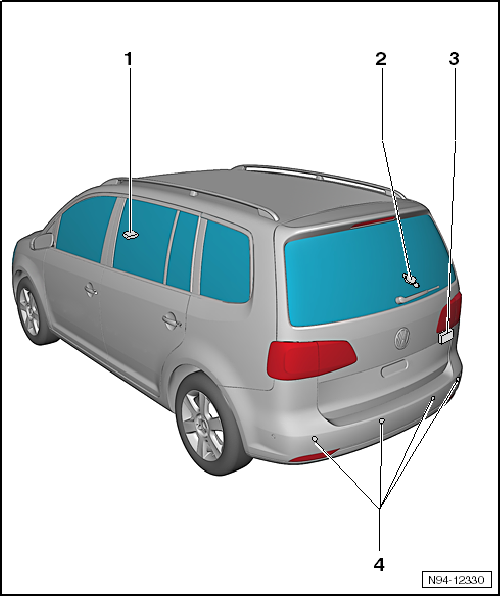

Montageübersicht Einparkhilfe

1 -	Taster für Einparkhilfe -E266-

Einbauort in der Mittelkonsole vor dem Schalthebel

prüfen → Kapitel

aus- und einbauen → Kapitel

2 -	Warnsummer für Einparkhilfe hinten -H15-

Einbauort hinter der rechten Seitenwandverkleidung

aus- und einbauen → Kapitel

prüfen über die Stellglieddiagnose

anpassen → Kapitel

3 -	Steuergerät für Einparkhilfe -J446-

Einbauort hinter der rechten Seitenwandverkleidung in der Nähe des Schlusslichts

aus- und einbauen → Kapitel

Anforderung Audioabsenkung anpassen → Kapitel

Aktivierungston für Einparkhilfe anpassen → Kapitel

prüfen über die Stellglieddiagnose

4 -	Geber für Einparkhilfe in der Stoßfängerabdeckung hinten

Geber für Einparkhilfe hinten links -G203-

Geber für Einparkhilfe hinten Mitte links -G204-

Geber für Einparkhilfe hinten Mitte rechts -G205-

Geber für Einparkhilfe hinten rechts -G206-

aus- und einbauen → Kapitel

prüfen → Kapitel

ersetzen → Kapitel
