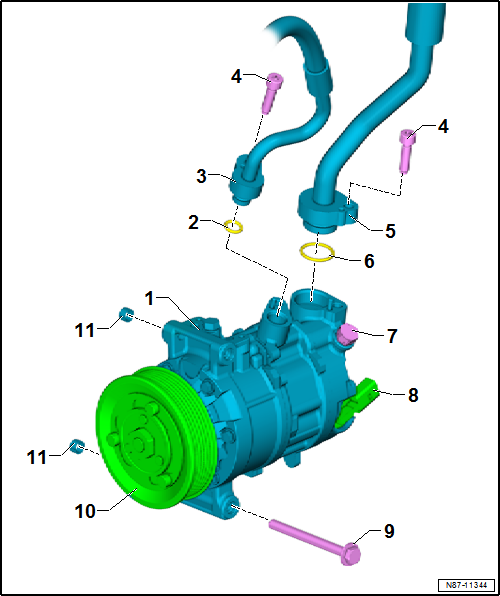

Montageübersicht - Antriebsaggregat des Klimakompressors

1 -	Klimakompressor

unterschiedliche Ausführungen → Elektronischer Teilekatalog

aus- und einbauen → Kapitel

Vom Halter ab- und anbauen → Kapitel

2 -

Dichtring

nach Demontage ersetzen

unterschiedliche Ausführungen → Elektronischer Teilekatalog

vor dem Einbau mit Kältemittelöl benetzen

3 -	Kältemittelleitung Hochdruckseite

4 -

Schraube

22 Nm

5 -	Kältemittelleitung Niederdruckseite

6 -

Dichtring

nach Demontage ersetzen

unterschiedliche Ausführungen → Elektronischer Teilekatalog

vor dem Einbau mit Kältemittelöl benetzen

7 -	Überdruckablassventil

prüfen → Kapitel

8 -	Regelventil für Kompressor der Klimaanlage -N280-

prüfen → Fahrzeugdiagnosetester in der Funktion "Geführte Fehlersuche" und → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte

9 -

Schraube

3 Stück

25 Nm

10 -	Riemenscheibe mit Überlastschutz

unterschiedliche Ausführungen → Elektronischer Teilekatalog

Montageübersicht → Kapitel

11 -

Passhülse

2 Stück
