Volkswagen Touran Reparaturanleitung / 4- Zyl. Dieselmotor ( 1,6 1 -Motor, Common Rail) / Abgasanlage / Abgasreinigung / Montageübersicht - Abgasvorrohr mit Partikelfilter, Golf, Golf Plus, Golf Cabrio, Passat, Touran

Hinweis

Abgaskrümmer aus- und einbauen → Kapitel.

Nach Montagearbeiten an der Abgasanlage darauf achten, dass die Abgasanlage nicht verspannt wird und ausreichend Abstand zum Aufbau hat. Gegebenenfalls Doppelschelle lösen und Schalldämpfer und Abgasrohr so ausrichten, dass überall ausreichend Abstand zum Aufbau vorhanden ist und die Aufhängungen gleichmäßig belastet werden.

Wird der Partikelfilter oder der Differenzdruckgeber -G 505- gewechselt, muss der Differenzdruckgeber -G 505- zwingend über den Fahrzeugdiagnosetester angepasst werden: Geführte Funktionen; Differenzdruckgeber -G 505- anpassen.

Selbstsichernde Muttern sind zu ersetzen.

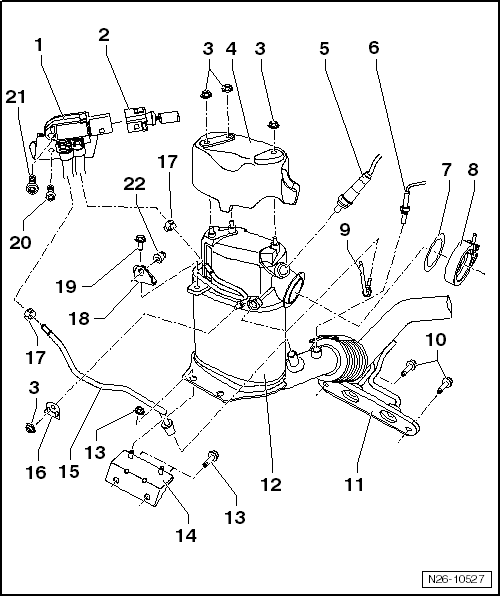

Montageübersicht - Abgasvorrohr mit Partikelfilter, Golf, Golf Plus, Golf Cabrio, Passat, Touran

1 -	Differenzdruckgeber -G 505-

2 -

Stecker

3 -

10 Nm

4 -	Abschirmung

5 -	Lambdasonde -G 39-

50 Nm

Nur das Gewinde mit Heißschraubenpaste -G 052 112 A3- fetten.

Die Heißschraubenpaste -G 052 112 A3- darf nicht an die Schlitze des Sondenkörpers kommen.

Zum Ausbau Ringschlüssel für Lambdasonde -3337- verwenden.

6 -	Abgastemperaturgeber 4 -G 648-

aus- und einbauen → Kapitel

60 Nm

7 -

Dichtung

ersetzen

Einbaulage beachten

8 -	Schelle, 7 Nm

9 -	Abgastemperaturgeber 3 -G 495-

45 Nm

Festziehen → Kapitel

10 -

25 Nm

11 -	Aufhängung

Bei Beschädigung ersetzen

12 -	Partikelfilter

Mit Oxidationskatalysator und Abgasvorrohr

Nach dem Ersetzen des Partikelfilters muss die Anpassung vom Aschemasseabgleich auf "0" gestellt werden. → Fahrzeugdiagnosetester"Geführte Funktionen".

aus- und einbauen → Kapitel

13 -

25 Nm

14 -

Halter

Halter für Partikelfilter mit eingenieteten Gewindebolzen ersetzen → Elektronischer Teilekatalog (ETKA).

Nur so lässt sich das erforderliche Anzugsdrehmoment aufbringen.

15 -	Steuerleitung, 45 Nm

16 -

Halter

Am Partikelfilter festgeschraubt

17 -	Klemmschelle

ersetzen

18 -

Halter

Am Zylinderkopf festgeschraubt

19 -

25 Nm

20 -

3 Nm

21 -

3 Nm

22 -

8 Nm

23 -

25 Nm

Einbaulage der Klemmhülse

Montageübersicht - Abgasvorrohr mit Partikelfilter, Golf, Golf Plus, Golf Cabrio, Passat, Touran

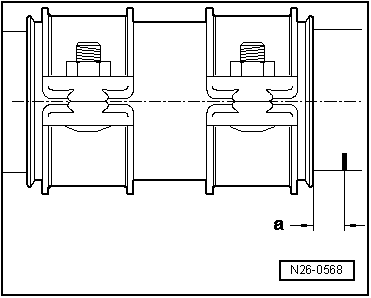

-	Doppelschelle am Abstand -a- = 5 mm von der Markierung am Abgasvorrohr des Partikelfilters positionieren.

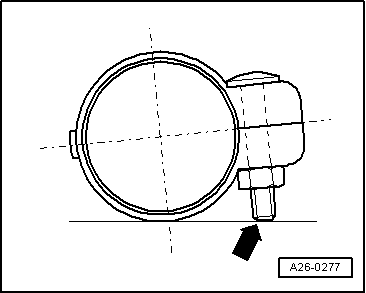

-	Klemmhülse so einbauen, dass die Schraubenenden nicht über die Unterkante der Klemmhülse hinausragen -Pfeil-.
