Volkswagen Touran Reparaturanleitung :: Einsteller für Leuchtweitenregelung -E102- und Regler für Beleuchtung, Schalter, Instrumente -E20- aus- und einbauen

Volkswagen Touran Reparaturanleitung / Elektrische Anlage ab 08. 2010 / Leuchten, Lampen, Schalter - innen, Diebstahlshutz / Leuchten und Schalter in der Schalttafel / Einsteller für Leuchtweitenregelung -E102- und Regler für Beleuchtung, Schalter, Instrumente -E20- aus- und einbauen

Hinweis

Der Einsteller für Leuchtweitenregelung -E102- und der Regler für Beleuchtung, Schalter, Instrumente -E20- bilden ein Bauteil.

Ausbauen:

-	Zündung und alle elektrischen Verbraucher ausschalten.

-	Lichtschalter ausbauen → Kapitel.

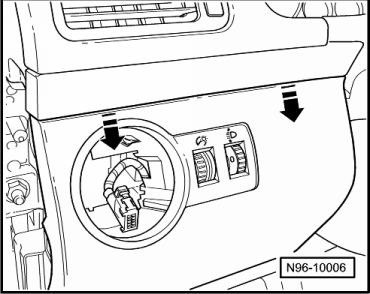

-	Abdeckung an der Schalttafel links ausclipsen.

Einsteller für Leuchtweitenregelung -E102- und Regler für Beleuchtung, Schalter, Instrumente -E20- aus- und einbauen

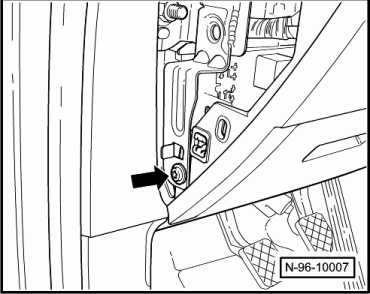

-	Schraube -Pfeil- herausschrauben.

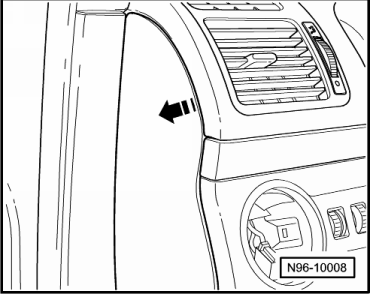

-	Die Verkleidung ausclipsen.

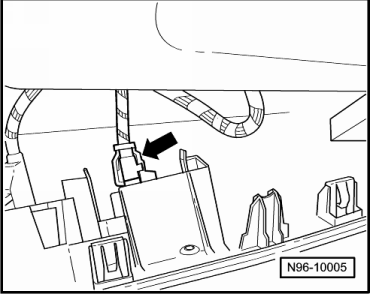

-	Steckverbindung -Pfeil- trennen.

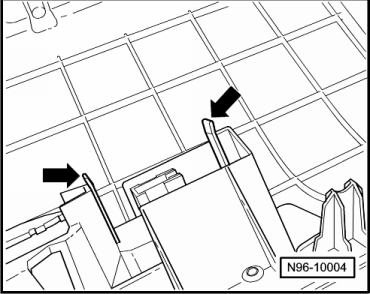

-	Rastnasen -Pfeile- entriegeln und den Einsteller für Leuchtweitenregelung -E102- und Regler für Beleuchtung, Schalter, Instrumente -E20- herausnehmen.

Einbauen:

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
