Volkswagen Touran Reparaturanleitung :: Lehne, 2. Sitzreihe, aus- und einbauen

Ausbauen

-	Nehmen Sie den Sitz der 2. Sitzreihe aus dem Fahrzeug heraus.

-	Bauen Sie die Blenden, Lehnenbeschläge, aus → Kapitel.

-	Bauen Sie den Bezug und das Polster der Lehne aus → Kapitel.

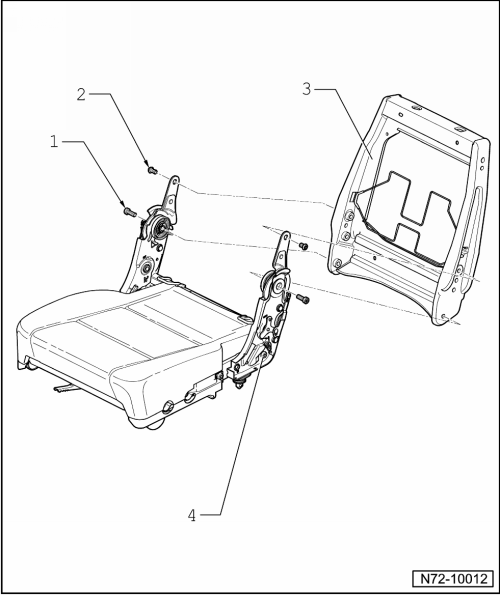

-	Drehen Sie rechts und links die Schraube -1- heraus.

-	Drehen Sie rechts und links die Schraube -2- heraus.

-	Lösen Sie den Lehnenrahmen -3- vom Sitzgestell -4-.

Lehne, 2. Sitzreihe, aus- und einbauen

Einbauen

-	Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

ACHTUNG!

Wird die Lehne -3- im Reparaturfall ersetzt, ist es zwingend erforderlich, dass die oberen zwei Schrauben -2- ebenfalls ersetzt werden!

Hinweis

Die Zuordnung der Schrauben erfolgt mittels dem Infomittel: → Elektronischer Teilekatalog

-	Zur Sicherung der Schrauben -2- ist flüssiges Sicherungsmittel -D 000 600 A2- zu verwenden!

Hinweis

Vor dem Auftrag vom Sicherungsmittel sind die Schrauben -2- zu entfetten.

Das Drehmoment der Schrauben -1- und -2- beträgt: 24+-2 Nm

Einbauen
