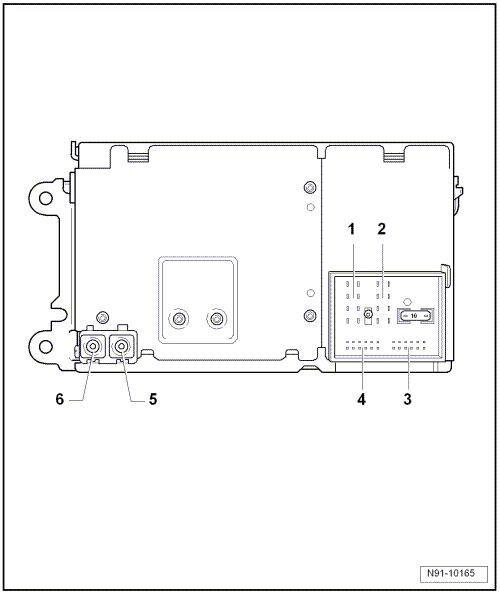

Übersicht der Steckverbindungen am Radiogerät

1 -  Mehrfachsteckverbindung 1, 8-fach, Lautsprecherausgänge
Kontaktbelegung, → Kapitel
2 -  Mehrfachsteckverbindung 2, 8-fach, Spannungsversorgung, CAN-Bus, Telefonstummschaltung
Kontaktbelegung, → Kapitel
3 -  Mehrfachsteckverbindung 3, 12-fach, Telefonsignaleingang
Kontaktbelegung, → Kapitel
4 -  Mehrfachsteckverbindung 4, 12-fach, CD-Wechslersteuerung und CD-Audio-Eingangssignale
Kontaktbelegung, → Kapitel
5 -  Steckverbindung 5, Antennenanschluss
Anschluss für Antennenleitung zur Antenne in der hinteren Seitenscheibe
Steckerfarbe beige
6 -  Steckverbindung 6, Antennenanschluss
Anschluss für Antennenleitung zur Antenne in der hinteren Seitenscheibe
Steckerfarbe transparent

Mehrfachsteckverbindung 1, 8-fach, Lautsprecherausgänge

1 -  Lautsprecher hinten rechts, plus
2 -  Lautsprecher vorn rechts, plus
3 -  Lautsprecher vorn links, plus
4 -  Lautsprecher hinten links, plus
5 -  Lautsprecher hinten rechts, minus
6 -  Lautsprecher vorn rechts, minus
7 -  Lautsprecher vorn links, minus
8 -  Lautsprecher hinten links, minus
  Mehrfachsteckverbindung 1, 8-fach, Lautsprecherausgänge

Mehrfachsteckverbindung 2, 8-fach, Spannungsversorgung, CAN-Bus, Telefonstummschaltung

9 -  Can High
10 -  Can Low
11 -  Telefon Stummschaltung
12 -  Minusanschluss, Klemme 31
13 -  nicht belegt
14 -  nicht belegt
15 -  Plusanschluss, Klemme 30
16 -  Steuersignal für Diebstahlsicherung, SAFE
  Mehrfachsteckverbindung 2, 8-fach, Spannungsversorgung, CAN-Bus, Telefonstummschaltung

Mehrfachsteckverbindung 3, 12-fach, Telefonsignaleingang

1-5 -  nicht belegt
6 -  Telefon NF-Signaleingang, minus
7-11 -  nicht belegt
12 -  Telefon NF-Signaleingang, plus
  Mehrfachsteckverbindung 3, 12-fach, Telefonsignaleingang

Mehrfachsteckverbindung 4, 12-fach, CD-Wechslersteuerung und CD-Audio-Eingangssignale

1 -  Ausgang Kopfhörersignal rechts, plus
2 -  CD-Wechsler, linker und rechter Kanal, minus
3 -  Ausgang Kopfhörersignal, Audiomasse
4 -  CD-Wechsler, Spannungsversorgung, plus
5 -  Ausgang Kopfhörersignal links, plus
6 -  CD-Wechsler, Bus DATA OUT
7 -  nicht belegt
8 -  CD-Wechsler, linker Kanal, plus
9 -  CD-Wechsler, rechter Kanal, plus
10 -  CD-Wechsler, Steuersignal
11 -  CD-Wechsler, Bus DATA IN
12 -  CD-Wechsler, Bus CLOCK
  Mehrfachsteckverbindung 4, 12-fach, CD-Wechslersteuerung und CD-Audio-Eingangssignale
