Hinweis

Bei einigen Fahrzeugen des Modelljahres 2004 ist der Arretierungsbügel des Lagerbügels ist nicht unverlierbar verbaut.

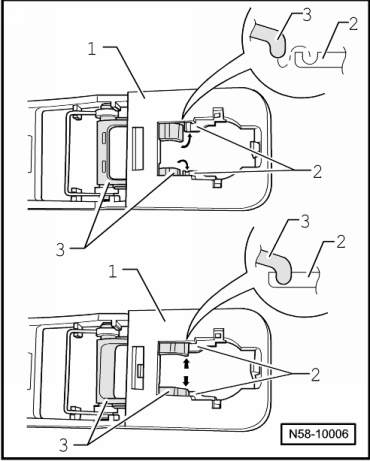

Beim Ausbauen des Schließzylinders oder des Türgriffes kann sich der Umlenkhebel -3- vom Arretierungsbügel -2- lösen.

-	Ziehen Sie den Umlenkhebel -3- an den Lagerbügel -1- heran.

-	Schieben Sie den Arretierungsbügel -2- in Richtung Umlenkhebel -3-.

-	Die Spitzen des Umlenkhebels -3- müssen in der Vertiefung des Arretierungsbügels -2- positioniert werden -Pfeile-.

Achten Sie beim Verbauen der einzelnen Teile darauf, dass sich diese Position nicht wieder verändert.
