Volkswagen Touran Reparaturanleitung :: Schalttafeleinsatz aus- und einbauen

Volkswagen Touran Reparaturanleitung / Elektrische Anlage ab 08. 2010 / Armaturen, Instrumente, SVA / Schalttafeleinsatz / Schalttafeleinsatz aus- und einbauen

Hinweis

Vor dem Ausbau des Schalttafeleinsatzes muss in jedem Fall, zum Auslesen der im Steuergerät gespeicherten Daten, der Arbeitsablauf "Schalttafeleinsatz ersetzen" durchgeführt werden → Kapitel.

Ausbauen:

-	Zündung und alle elektrischen Verbraucher ausschalten und Zündschlüssel abziehen.

Hinweis

Der Ausbau des Lenkrads ist nicht erforderlich.

-	Lenkrad ganz herausziehen und in der untersten Stellung arretieren.

-	Oberteil der Lenksäulenverkleidung ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr.68.

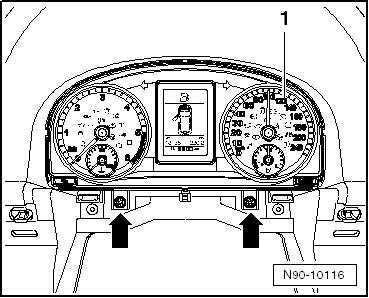

-	Befestigungsschrauben -Pfeile- des Schalttafeleinsatzes -1- herausdrehen.

-	Schalttafeleinsatz -1-, unter Berücksichtigung der angeschlossenen Leitungslängen, gerade nach hinten aus der Schalttafel herausziehen.

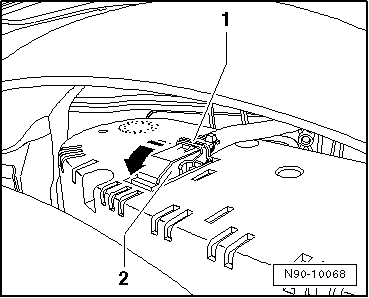

-	Arretierungsbügel -1- in -Pfeilrichtung- schwenken und die Steckverbindung -2- abziehen.

-	Schalttafeleinsatz aus dem Fahrzeug nehmen.

Einbauen:

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
