Volkswagen Touran Reparaturanleitung :: Montageübersicht - Abgasturbolader, Golf, Golf Plus, Golf Cabrio, Passat, Touran

Volkswagen Touran Reparaturanleitung / 4- Zyl. Dieselmotor ( 1,6 1 -Motor, Common Rail) / Abgas - Turboaufladung, G- Lader / Abgasturbolader / Montageübersicht - Abgasturbolader, Golf, Golf Plus, Golf Cabrio, Passat, Touran

Hinweis

Sämtliche Schlauchverbindungen sind gesichert.

Ladeluftsystem muss dicht sein.

Selbstsichernde Muttern sind zu ersetzen.

Vor dem Einbau des Abgasturboladers den Ölvorlaufkanal (kleinerer Durchmesser) mit einem "Spritzer" Motoröl befüllen, " um einen trockenen Anlauf zu verhindern".

Motor nach dem Einbau des Abgasturboladers ca. 1 Minute im Leerlauf laufen lassen, damit die Ölversorgung des Turboladers sichergestellt ist.

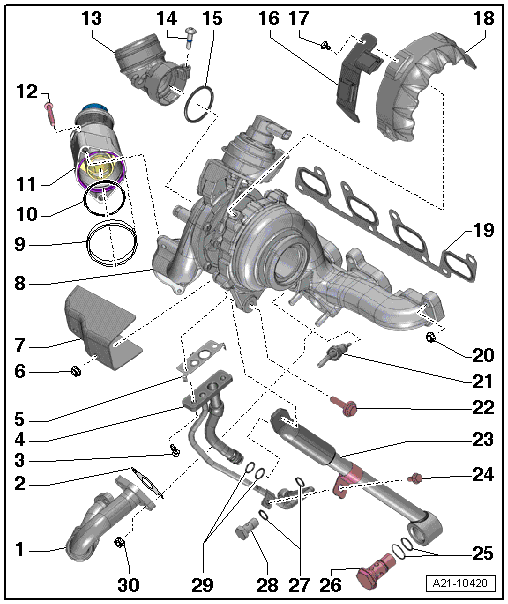

Montageübersicht - Abgasturbolader, Golf, Golf Plus, Golf Cabrio, Passat, Touran

1 -	Rohr für Abgasrückführung

mit Entkopplungselement; Entkopplungselement nicht biegen - Gefahr von Rissbildung

2 -

Dichtung

ersetzen

3 -	Rippschraube

ersetzen

17 Nm

4 -	Anschlussstutzen

mit Ölvorlauf- und -rücklaufleitung

Vor dem Einbau, Ölvorlaufleitung auf Durchgängigkeit prüfen

5 -

Dichtung

ersetzen

6 -

Mutter

24 Nm

7 -	Wärmeschutzblech

8 -	Abgasturbolader

kann nur komplett mit Abgaskrümmer und Unterdruckdose ersetzt werden

aus- und einbauen → Kapitel

9 -

Haltering

kann nur in einer Stellung eingebaut werden

10 -

O-Ring

ersetzen

11 -	Pulsationsdämpfer

12 -

Schraube

9 Nm

13 -	Ansaugstutzen

14 -

Schraube

9 Nm

unverlierbar im Ansaugstutzen

15 -

O-Ring

ersetzen

16 -

Halter

für elektrische Leitungen

17 -

Schraube

15 Nm

18 -	Wärmeschutzblech

19 -

Dichtung

ersetzen

20 -

Mutter

ersetzen

24 Nm

21 -	Abgastemperaturgeber 1 -G 235-

aus- und einbauen → Kapitel

22 -

Schraube

20 Nm

23 -

Stütze

für Abgasturbolader

Vor dem Einbau, Ölvorlaufleitung auf Durchgängigkeit prüfen

Vor dem Einbau, Abgasturbolader am Anschlussstutzen der Ölvorlaufleitung mit Motoröl befüllen

24 -

Schraube

9 Nm

25 -

O-Ringe

unterschiedliche Durchmesser

ersetzen

26 -	Hohlschraube

60 Nm

komplett mit O-Ringen ersetzen.

27 -	Dichtringe

ersetzen

28 -	Hohlschraube

30 Nm

komplett mit O-Ringen ersetzen.

29 -

O-Ringe

ersetzen

30 -

Mutter

24 Nm

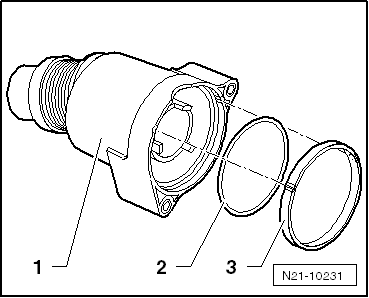

Einbaulage des O-Rings und der Dichtungen im Pulsationsdämpfer

Montageübersicht - Abgasturbolader, Golf, Golf Plus, Golf Cabrio, Passat, Touran

1 -

Dämpfer

mit Nuten

2 -

O-Ring

3 -

Dichtring

mit Feder

Einbaulage des Abgastemperaturgebers mit abgewinkeltem Schaft

Hinweis

Beim Einbau des Abgastemperaturgebers mit abgewinkeltem Schaft ist unbedingt das Maß -a- von 3 ... 5 mm zur Verschraubung der Stütze des Abgasturboladers einzuhalten.

Montageübersicht - Abgasturbolader, Golf, Golf Plus, Golf Cabrio, Passat, Touran
