Volkswagen Touran Reparaturanleitung :: Mittenausströmer aus- und einbauen

Volkswagen Touran Reparaturanleitung / Heizung, Klimaanlage / Klimaanlage / Luftführung / Mittenausströmer aus- und einbauen

Ausbauen

-	Blende, Schalttafel Mitte ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr.68.

-	Ablagefach, Schalttafel Mitte, aus- und einbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr.68.

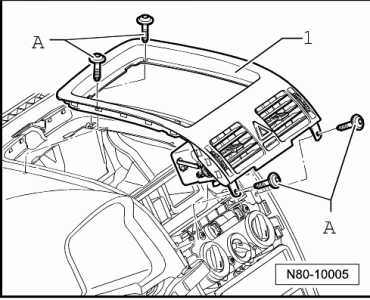

-	Schrauben -A- (1,5 +- 0,1 Nm) herausdrehen.

-	Mittenausströmer -1- nach vorn aus der Schalttafel herausnehmen.

-	Steckverbindungen abziehen.

Einbauen

-	Der Einbau erfolgt in umgekehrter Reihenfolge.
