Ausbauen

Hinweis

Das Frischluftgebläse -V2- ist auf der Beifahrerseite vom Fußraum aus zugänglich.

-	Abschottung -1- vom Heizgerät ausbauen.

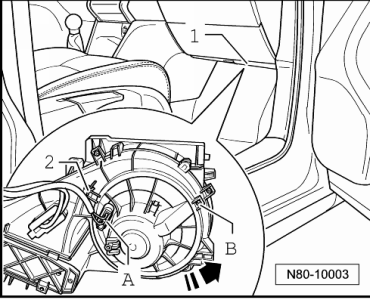

Frischluftgebläse -V2- aus- und einbauen

-	Steckverbindung -A- am Frischluftgebläse -V2- abziehen.

-	Schraube -B- für Frischluftgebläse -V2- herausschrauben (1 Nm).

-	Verrastung -2- entriegeln und Frischluftgebläse -V2- in Richtung -Pfeil- drehen und herausnehmen.

Hinweis

Bei Rechtslenker entgegengesetzt der Pfeilrichtung drehen.

Einbauen

-	Der Einbau erfolgt in umgekehrter Reihenfolge.
