Volkswagen Touran Reparaturanleitung :: Reparaturlösung für Wellrohr

Volkswagen Touran Reparaturanleitung / Elektrische Anlage Allgemeine Informationen / Scheibenwisch- und Waschanlage / Schlauchreparatur / Reparaturlösung für Wellrohr

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

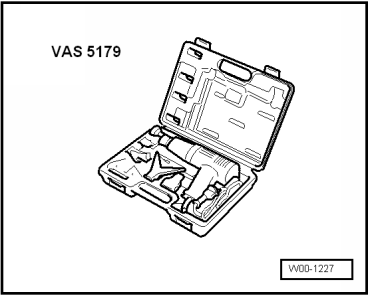

Heißluftgebläse -VAS 5179- oder

Heißluftgebläse -V.A.G 1416/- oder

Heißluftgebläse -VAS 1978/14-

Hinweis

Die Reparaturstelle darf nicht auf Zug oder Biegung belastet werden.

Sollte die Schadstelle länger als 20 mm sein, müssen Sie ein neues Stück Wellrohr einsetzen und den nachfolgend beschriebenen Arbeitsablauf zweimal durchführen.

-	Schneiden Sie die schadhafte Stelle gerade aus dem zu reparierenden Wellrohr heraus.

-	Wählen Sie die passenden Anschlussstücke -2- und -3- sowie passenden Schrumpfschlauch nach dem Elektronischen Teilekatalog (ETKA) aus.

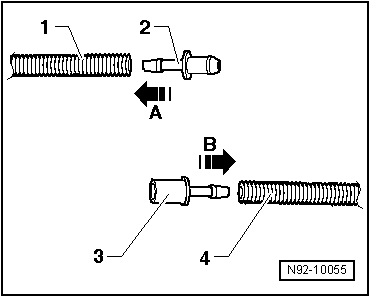

-	Erwärmen Sie das Ende des Wellrohrs -1-.

-	Drücken Sie das Anschlussstück -2- in das Wellrohr -2- hinein -Pfeil A-.

-	Erwärmen Sie das Ende des Wellrohrs -4-.

-	Drücken Sie das Anschlussstück -3- in das Wellrohr -4- hinein -Pfeil B-.

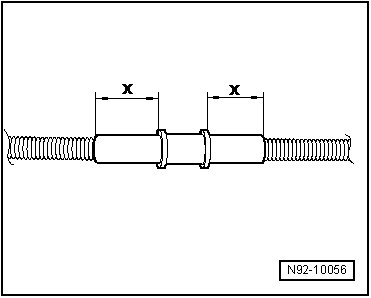

-	Längen Sie den Schrumpfschlauch so ab, dass das Wellrohr an beiden Seiten mindestens 20 mm -Maß x- durch den Schrumpfschlauch überdeckt wird.

-	Schieben Sie den Schrumpfschlauch über das Wellrohr, verkuppeln Sie die Anschlussstücke und sichern Sie die Reparaturstelle mit dem Schrumpfschlauch.
