ACHTUNG!

Die richtige Handhabung der Lenksäule muss unbedingt eingehalten werden.

Eine falsche Handhabung der Lenksäule kann zu Beschädigungen der Lenksäule und somit zu einem Sicherheitsrisiko führen.

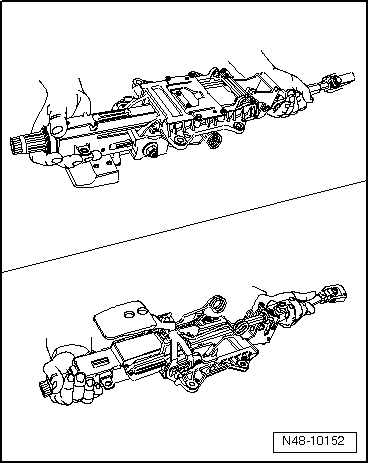

Richtige Handhabung und Transport der Lenksäule

Lenksäule mit zwei Händen transportieren.

Lenksäule am Mantelrohr oben und im Bereich des oberen Kreuzgelenkes anfassen.

Handhabung und Transport der Lenksäule bis Modelljahr 2010

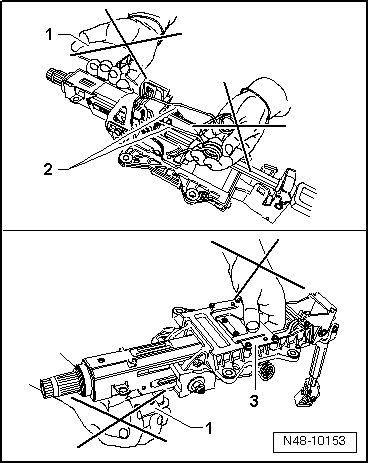

Falsche Handhabung der Lenksäule

Das Transportieren an folgenden Teilen führt zur Vorschädigung der Lenksäule:

1 -	Klemmhebel

2 -	Gewichtsausgleichfedern

3 -	Deformationselement

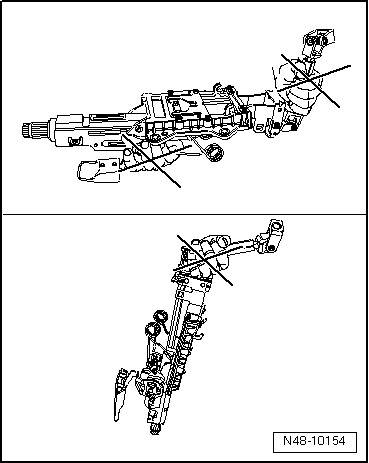

Falsche Handhabung der Lenksäule mit Sicherheitsrisiko

Folgende Handhabungen führen zur Beschädigung der Kreuzgelenkbuchsen des unteren Lenksäulenlagers der Lenksäule:

Transportieren der Lenksäule mit einer Hand an der Gelenkwelle.

Beugen der Gelenke über 90.

Lenksäule auf Beschädigung prüfen

Optische Prüfung

-	Prüfen Sie ob Teile der Lenksäule eine Beschädigung aufweisen.

Funktionsprüfung

-	Prüfen Sie ob sich die Lenksäule ohne zu haken oder Schwergängigkeit drehen lässt.

-	Prüfen Sie, ob die Lenksäule in Längsrichtung und Höhe verstellbar ist.
