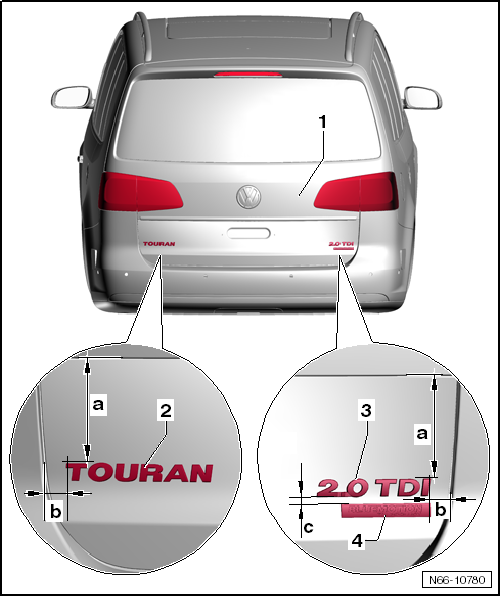

Der abgebildete Schriftzug "Touran" ist nur beispielhaft. |
Es werden unterschiedliche Schriftzüge angebaut. |
Die Maße sind für alle Schriftzüge identisch. |
1 - | Heckklappe |
2 - | Schriftzug |
Modellbezeichnung |
Höhenmaß -a-: 118 mm, von der Kante in der Heckklappe bis zum Schriftzug |
Seitenmaß -b-: 23 mm, von der Außenkante der Heckklappe bis zum Schriftzug |
3 - | Schriftzug |
Motorisierungsbezeichnung |
Höhenmaß -a-: 118 mm, von der Kante in der Heckklappe bis zum Schriftzug |
Seitenmaß -b-: 23 mm, von der Außenkante der Heckklappe bis zum Schriftzug |
4 - | Schriftzug |
Zusatzbezeichnung |
Höhenmaß -c-: 8 mm, vom oberen Schriftzug bis zum Schriftzug |
Seitenmaß -b-: 20 mm, von der Außenkante der Heckklappe bis zum Schriftzug |
