Volkswagen Touran Reparaturanleitung / 4- Zyl. Dieselmotor ( 1,6 1 -Motor, Common Rail) / Kraftstoffaufber. - Diesel - Einspr. / Luftfilter / Luftfiltergehäuse aus- und einbauen, Golf, Golf Plus, Golf Cabrio, Touran, Passat

Ausbauen

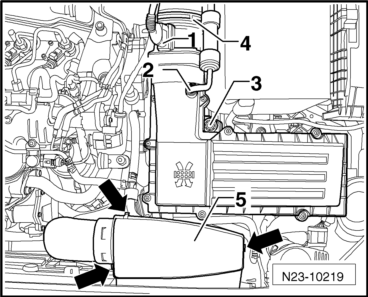

-	Öffnen Sie den Deckel der Luftansaugung, in dem Sie die Verrastungen -Pfeile- vorsichtig lösen.

Luftfiltergehäuse aus- und einbauen, Golf, Golf Plus, Golf Cabrio, Touran, Passat

-	Drehen Sie die Befestigungsschrauben -Pfeile- für die Luftansaugung -1- heraus und nehmen Sie den Verbindungsschlauch -2- aus der Führung heraus.

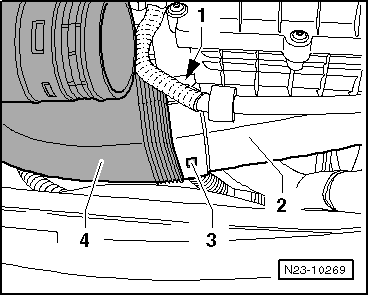

-	Drücken Sie die Rastnase -1- und -3- ein und ziehen Sie den Verbindungsschlauch -4- vom Luftfiltergehäuse -2- ab.

-	Ziehen Sie die Steckverbindung vom Luftmassenmesser -G70--1- und die Unterdruckleitung -2- ab.

-	Lösen Sie die Verschraubung am Luftfiltergehäuse -3-.

-	Öffnen Sie die Schelle -4- und ziehen Sie den Schlauch zum Abgasturbolader ab.

-	Nehmen Sie das komplette Luftfiltergehäuse heraus.

Saugschlauch ausbauen

Hinweis

Wegen des schlechten Zugangs zur Schelle am Saugschlauch unten ist es günstiger, den Ansaugstutzen vom Abgasturbolader abzubauen.

-	Schlauch für Kurbelgehäuseentlüftung -3- ausbauen.

-	Unterdruckschlauch -2- vom Saugschlauch -1- abziehen und frei legen. Halter ausclipsen.

-	Schraube -4- vollständig lösen (unverlierbar).

-	Ansaugstutzen nach rechts schwenken und mit dem Saugschlauch -1- herausnehmen.

Saugschlauch einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei ist Folgendes zu beachten:

-	Beim Anbauen des Ansaugstutzens an den Abgasturbolader ist darauf zu achten, dass der Ansaugstutzen richtig auf dem Bolzen des Abgasturboladers sitzt, -Pfeil-.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.
