Volkswagen Touran Reparaturanleitung :: Lordosengestell, manuell, aus- und einbauen

Volkswagen Touran Reparaturanleitung / Karosserie- Montagearbeiten Innen / Sitz- Gestell / Sitze vorn / Lordosengestell, manuell, aus- und einbauen

Hinweis

Der Aus- und Einbau ist für die linke Fahrzeugseite beschrieben. Der Aus- und Einbau für die rechte Seite erfolgt sinngemäß.

Ausbauen

-	Montieren Sie den Halter für Sitzreparatur -VAS 6136- am Motor- und Getriebehalter -VAS 6095-.

-	Bauen Sie den Sitz, vorn, aus → Kapitel

-	Befestigen Sie den Sitz auf dem Halter für Sitzreparatur -VAS 6136-.

-	Bauen Sie das Gurtschloss, vorn, aus → Kapitel.

Vordersitze ohne Durchladefunktion

-	Bauen Sie die Verkleidung, Tunnelseite, aus → Kapitel.

-	Bauen Sie die Verkleidung, Schwellerseite, aus → Kapitel.

-	Bauen Sie die Lehne, Vordersitz, aus → Kapitel.

Beifahrersitz mit Durchladefunktion

-	Bauen Sie die Verkleidung, Tunnelseite, Beifahrersitz mit Durchladevorrichtung, aus → Kapitel.

-	Bauen Sie die Verkleidung, Schwellerseite, Beifahrersitz mit Durchladevorrichtung, aus → Kapitel.

-	Bauen Sie die Lehne, Beifahrersitz mit Durchladefunktion, aus → Kapitel.

alle Sitze

-	Montieren Sie die Lehne auf dem Halter für Sitzreparatur -VAS 6136-.

-	Bauen Sie den Bezug und das Polster der Lehne, Sitz, vorn, aus → Kapitel.

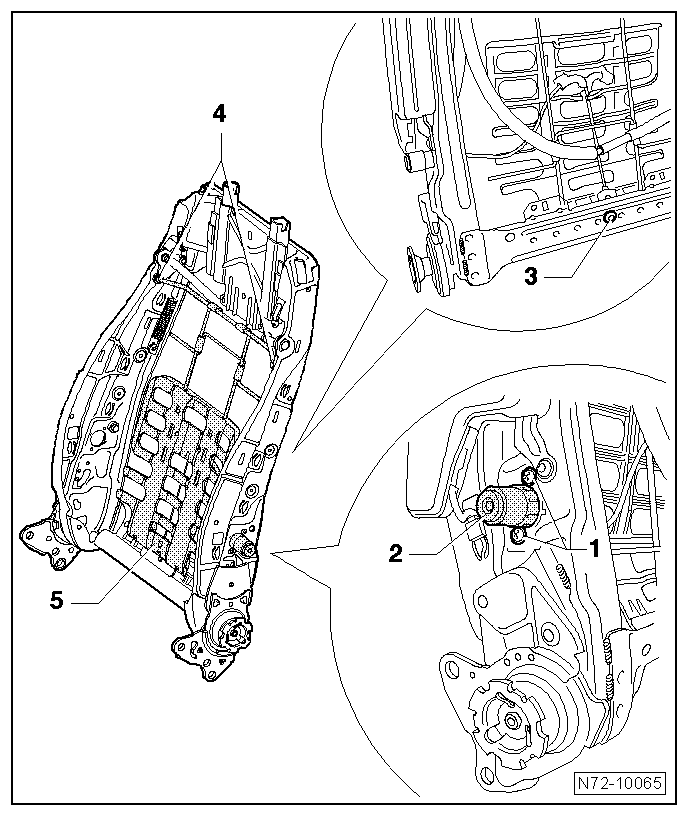

-	Drehen Sie die zwei Schrauben -1- heraus und lösen Sie das Verstellrad -2- vom Lehnenrahmen.

-	Bohren Sie den Niet -3- aus.

-	Hängen Sie die beiden oberen Drähte -4-, vom Lordosengestell, aus dem Lehnenrahmen aus.

-	Nehmen Sie das Lordosengestell aus dem Lehnenrahmen -5- heraus.

Lordosengestell, manuell, aus- und einbauen

Einbauen

-	Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
