Lagerbock mit Lager für Achslenker ersetzen

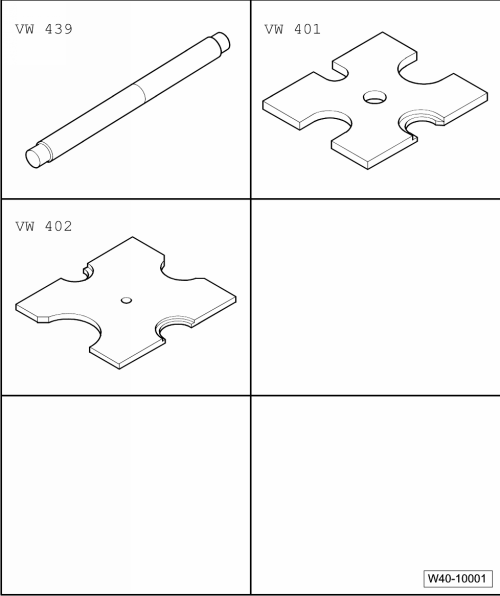

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Führungsstück -VW 439-

Druckplatte -VW 401-

Druckplatte -VW 402-

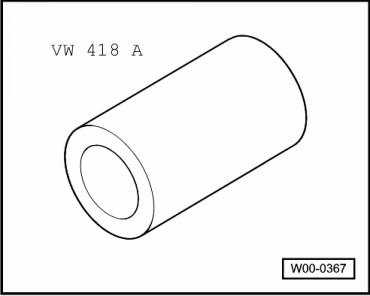

Rohrstück -VW 418 A-

Das Gummimetalllager gibt es nur mit dem Lagerbock als Ersatzteil.

-	Lagerbock mit Gummimetalllager von Achslenker abpressen.

Hinweis

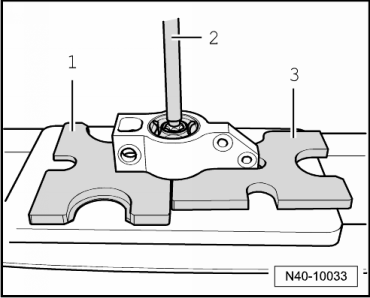

Lagerbock mit Lager für Achslenker ersetzen

Halten Sie während dem Auspressen den Achslenker fest

1 -	Druckplatte -VW 401-

2 -	Führungsstück -VW 439-

3 -	Druckplatte -VW 402-

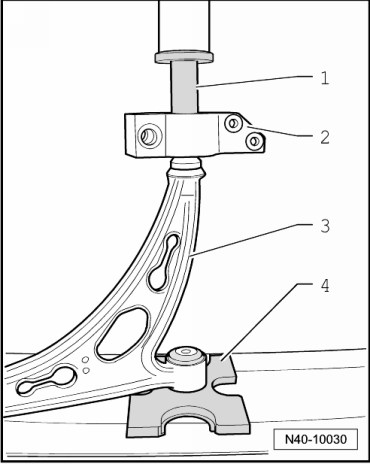

Lagerbock mit Lager auf Achslenker aufpressen

-	Streichen Sie den Sechskant des Achslenkers mit Montage-Gleitöl -G 294 421 A1- (1:20) verdünnt ein.

-	Pressen Sie vorsichtig das Lager bis zum Anschlag auf den Achslenker.

1 -	Rohrstück -VW 418 A-

2 -	Lagerbock mit Gummimetalllager

3 -	Achslenker

4 -	Druckplatte -VW 401-
