Volkswagen Touran Reparaturanleitung :: Kupplungspedalschalter -F36- aus- und einbauen

Volkswagen Touran Reparaturanleitung / Gang Schaltgetriebe 02S / Kupplung, Betätigung / Kupplungsbetätigung in Stand setzen / Kupplungspedalschalter -F36- aus- und einbauen

Um ausreichend Festsitz des Kupplungspedalschalters im Fußhebelwerk zu gewährleisten, darf der Pedalschalter nur einmal eingebaut werden.

Ausbauen

-	Abdeckung Fahrerseite unten ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr.68.

-	Kabelbinder -1- vorsichtig durchtrennen. Kabelführung -2- von der Lenksäule abbauen.

-	Stecker vom Kupplungspedalschalter abziehen.

Kupplungspedalschalter -F36- aus- und einbauen

-	Kupplungspedalschalter -F36--A- am Gehäuse 45 nach links drehen und aus der Aufnahme herausziehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

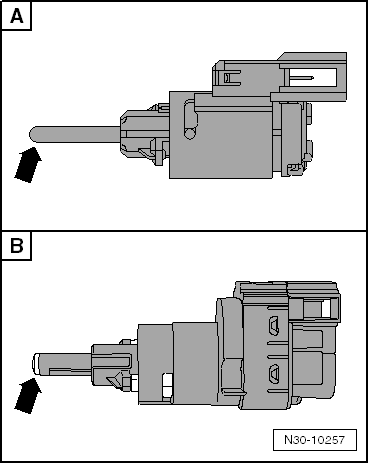

Bitte Unterscheidung der Kupplungspedalschalter beachten

Kupplungspedalschalter

-A- = "ohne helle Kuppe" auf dem Stößelkopf -Pfeil-

Der Stößel muss vor der Montage vollständig herausgezogen werden.

-B- = "mit heller Kuppe" auf dem Stößelkopf -Pfeil-

Der Stößel darf nicht herausgezogen werden.

Das Kupplungspedal muss sich bis zum Anschlag in Ruhestellung befinden.

-	Setzen Sie jetzt den Kupplungspedalschalter -F36- in die Montageöffnung ein.

-	Zum Verriegeln drehen Sie den Kupplungspedalschalter -F36- am Gehäuse um 45 nach rechts.

Das Kupplungspedal muss sich bis zum Anschlag in Ruhestellung befinden.

-	Durchtrennten Kabelbinder ersetzen.

-	Abdeckung Fahrerseite unten einbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr.68.
