Volkswagen Touran Reparaturanleitung :: Höhenschlag und Seitenschlag am Scheibenrad prüfen

Volkswagen Touran Reparaturanleitung / Fahrewerk, Achsen, Lenkung / Räder, Reifen, Fahrzeugvermessung / Laufunruhe durch Räder/Reifen - Ursachen und Abhilfe / Höhenschlag und Seitenschlag am Scheibenrad prüfen

-	Spannen Sie das Scheibenrad auf die Auswuchtmaschine.

-	Verwenden sie das Zentriersystem für Radauswuchtmaschinen -VAS 5271-.

-	Spannen Sie die Reifenmessuhr ca. 2 mm vor.

-	Drehen Sie das Scheibenrad langsam.

-	Notieren Sie den kleinsten und den größten Zeigerausschlag.

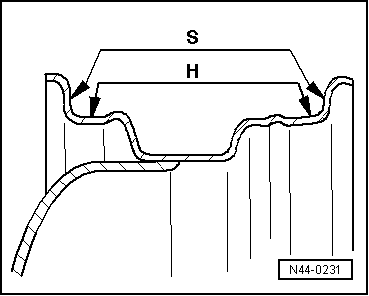

S -	Seitenschlag

H -	Höhenschlag

-	Vergleichen Sie den ermittelten Wert mit den Sollwerten in der Tabelle → Anker.

Hinweis

Spitzenausschläge der Reifenmessuhr durch kleine Unebenheiten brauchen Sie nicht berücksichtigen.

Höhenschlag und Seitenschlag am Scheibenrad prüfen

Sollwerte für Höhen- und Seitenschlag am Scheibenrad

Scheibenrad	Höhenschlag (mm)	Seitenschlag (mm)
Stahlrad	0,5	0,5
Leichtmetallrad	0,5	0,8

Hinweis

Wenn der gemessene Wert den Sollwert übersteigt, ist keine akzeptable Laufruhe erreichbar.
