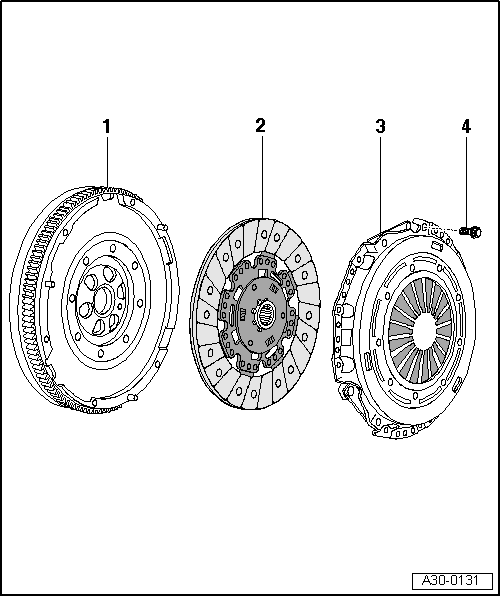

Kupplung Fabrikat Sachs - in Stand setzen

1 -	Zweimassenschwungrad

aus- und einbauen → Rep.-Gr.13

einfaches Schwungrad: ab 05.06: in Verbindung mit dem 1,4 L - 125 kW Motor

einfaches Schwungrad: in Verbindung mit dem 1,4 L - 103 kW Motor

aus- und einbauen → Rep.-Gr.13

auf festen Sitz der Zentrierstifte achten

Anlagefläche für Kupplungsbelag muss frei von Rillen, Öl und Fett sein

2 -	Kupplungsscheibe

Zuordnung → Elektronischen Ersatzteilkatalog "ETKA"

aus- und einbauen → Kapitel

nur gemeinsam mit Druckplatte ersetzen

Einbaulage → Abb.

3 -	Druckplatte

nach → Elektronischen Teilekatalog (ETKA) zuordnen

mit Nachstellmechanismus

aus- und einbauen → Kapitel

Enden der Membranfeder prüfen → Abb.

Federverbindungen und Nietverbindungen prüfen → Abb.

nur gemeinsam mit Kupplungsscheibe ersetzen

4 -	Schraube M 6, 13 Nm, Schraube M 7, 20 Nm

in kleinen Stufen über Kreuz lösen bzw. anziehen
