Volkswagen Touran Reparaturanleitung :: Kraftstofffilter-Oberteil - Montageübersicht

Volkswagen Touran Reparaturanleitung / Kraftstoffversorgung - Dieselmotoren / Kraftstoffversorgung, Gas, Betätig / Kraftstofffilter / Kraftstofffilter-Oberteil - Montageübersicht

Variante A → Abb.

Variante B → Abb.

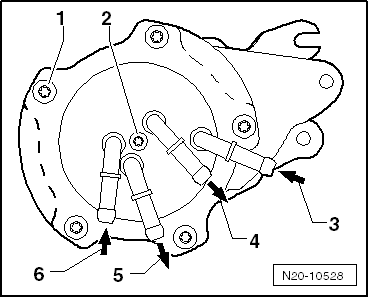

Kraftstofffilter-Oberteil, Variante A

1 -

8 Nm

2 -	(nicht zwingend eingebaut) Verschlussschraube für Wasserabsaugung (Herausdrehen und ca. 100 cm ³ Flüssigkeit mit Dieselsauger -VAS 5226- absaugen, Dichtring ersetzen).

3 -	Vorlaufleitung vom Kraftstoffbehälter, weiß bzw. weiße Markierung. Auf festen Sitz achten.

4 -	Rücklaufleitung zum Kraftstoffbehälter, blau bzw. blaue Markierung. Auf festen Sitz achten.

5 -	Vorlaufleitung zum Motor, weiß bzw. weiße Markierung. Auf festen Sitz achten.

6 -	Rücklaufleitung vom Motor, blau bzw. blaue Markierung. Auf festen Sitz achten.

Kraftstofffilter-Oberteil - Montageübersicht

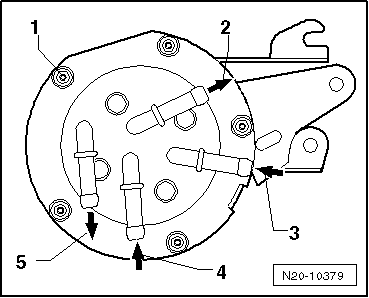

Kraftstofffilter-Oberteil, Variante B

1 -

5 Nm

2 -	Rücklaufleitung zum Kraftstoffbehälter, blau bzw. blaue Markierung. Auf festen Sitz achten.

3 -	Vorlaufleitung vom Kraftstoffbehälter, weiß bzw. weiße Markierung. Auf festen Sitz achten.

4 -	Rücklaufleitung vom Motor, blau bzw. blaue Markierung. Auf festen Sitz achten.

5 -	Vorlaufleitung zum Motor, weiß bzw. weiße Markierung. Auf festen Sitz achten.
