Antriebswelle, Abtriebswelle, Ausgleichsgetriebe und Schaltgabeln ausbauen und einbauen

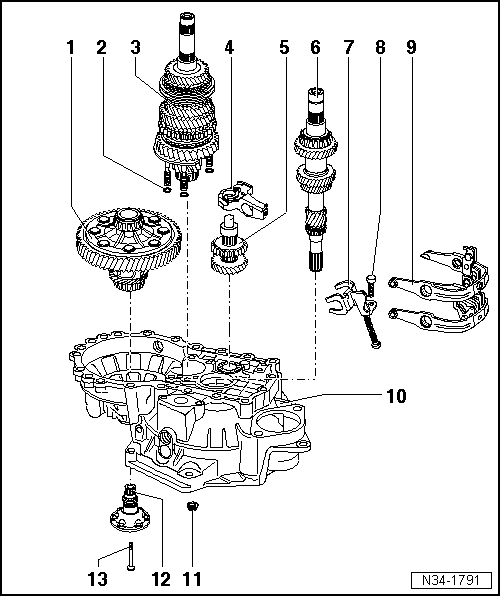

1 -	Ausgleichsgetriebe

zerlegen und zusammenbauen → Kapitel

2 -

Dichtring

4 Stück

immer ersetzen

3 -	Abtriebswelle

zerlegen und zusammenbauen → Kapitel

4 -	Stütze für Rücklaufwelle

zerlegen und zusammenbauen → Kapitel

5 -	Rücklaufwelle

mit "Schaltrad Rückwärtsgang"

zerlegen und zusammenbauen → Kapitel

mit "Schiebemuffe Rückwärtsgang " (bei einigen Getrieben, ab Getriebebaudatum 09 08 10)

zerlegen und zusammenbauen → Kapitel

6 -	Antriebswelle

zerlegen und zusammenbauen → Kapitel

7 -	Schaltgabel Rückwärtsgang

nur in Verbindung mit "Schaltrad Rückwärtsgang"

zerlegen und zusammenbauen → Kapitel

in Verbindung mit "Schiebemuffe Rückwärtsgang " entfallen

Schaltbetätigung Rückwärtsgang dann durch Schaltschiene → Pos.

8 -	Innentorxschraube, 25 Nm

9 -	Schaltbetätigung

(Schaltgabeln)

in Verbindung mit "Schaltrad Rückwärtsgang"

zerlegen und zusammenbauen → Kapitel

in Verbindung mit "Schiebemuffe Rückwärtsgang " (bei einigen Getrieben, ab Getriebebaudatum 09 08 10)

zerlegen und zusammenbauen → Kapitel

10 -	Kupplungsgehäuse

In Stand setzen → Kapitel

11 -	Sechskantmutter, 25 Nm und 90 weiterdrehen

4 Muttern für Lageraufnahme

immer ersetzen

12 -	Flanschwelle mit Druckfeder

aus- und einbauen → Kapitel

komplettieren → Kapitel

13 -	Kegelschraube, 25 Nm
