Volkswagen Touran Reparaturanleitung :: Radhausschale hinten

Montageübersicht

Hinweis

Die Darstellung erfolgt für die linke Seite. Für die rechte Seite ist sinngemäß daraus abzuleiten.

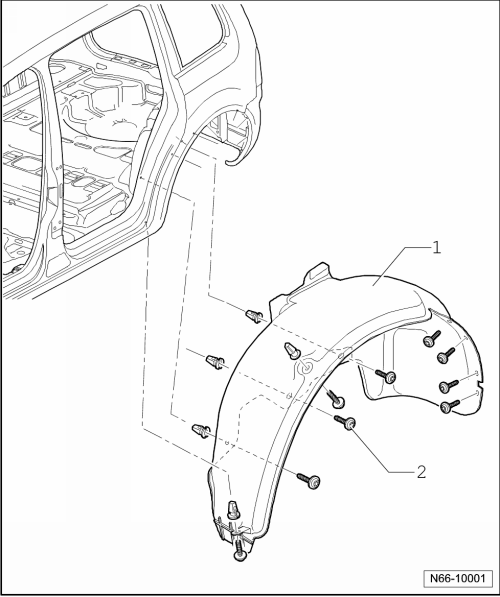

Montageübersicht

1 -	Radhausschale hinten

Material- PP/EPDM

aus- und einbauen → Kapitel

2 -

Schraube

8 Stück

2 Nm +- 0,5 Nm

3 Stück an Längsträger Radhaus

1 Stück an Seitenteil innen

3 Stück an Stoßfängerabdeckung hinten

1 Stück an Seitenteil, außen

Vorsicht!

Spreizmutter 4 Stück an Seitenteil innen (Wasser- und gasdicht).

Aus- und einbauen

Hinweis

Der Aus- und Einbau erfolgt nur für die linken Radhausschale. Der Aus- und Einbau der rechten Radhausschale ist sinngemäß daraus abzuleiten.

Je nach Modellvariante müssen beim Aus- und Einbau geringfügige Abweichungen berücksichtigt werden.

Aus- und einbauen

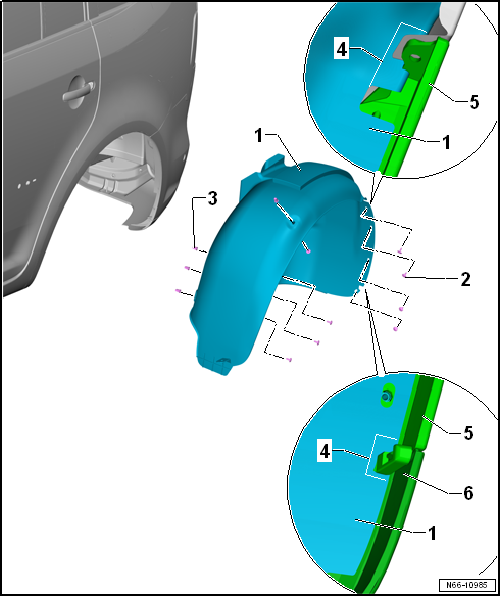

Ausbauen

-	Rad abschrauben → Fahrwerk; Rep.-Gr.44.

-	Drehen Sie die Schrauben -2- heraus.

-	Ziehen Sie die Radhausschale hinten -1- aus dem Radhaus heraus.

Einbauen

Hinweis

Bei Fahrzeugen ► 07.2010 werden bei einer neuen Radhausschale 2 Ausschnitte -4- eingebraucht

Der Einbau der Radhausschale hinten -1- erfolgt sinngemäß in umgekehrter Reihenfolge.

-	Anzugsdrehmoment der Schrauben -2- → Kapitel
