Halteleisten ausbauen
Die Unterholmverbreiterung ist ausgebaut → Kapitel |

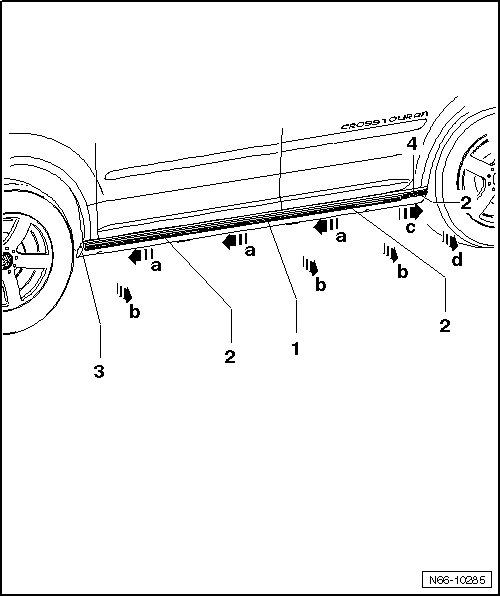

- | Halteleiste -1- in Fahrtrichtung -Pfeile a- von den Befestigungsschrauben -2- schieben und vom Unterholmen -3- gleichmäßig abnehmen -Pfeile b-. |
- | Hintere Halteleiste -4- entgegen der Fahrtrichtung -Pfeil c- von den Befestigungsschrauben -2- schieben und vom Unterholmen -3- abnehmen -Pfeil d-. |
Halteleisten einbauen
![]()
|
Es sind keine Löcher für die Befestigungsschrauben vorhanden. |
- | Löcher nach der unten stehenden Tabelle ausmessen. |
- | Löcher für die Befestigungsschrauben ankörnen. |
- | Mit einem 1,5-mm-Bohrer die Löcher vorbohren. |

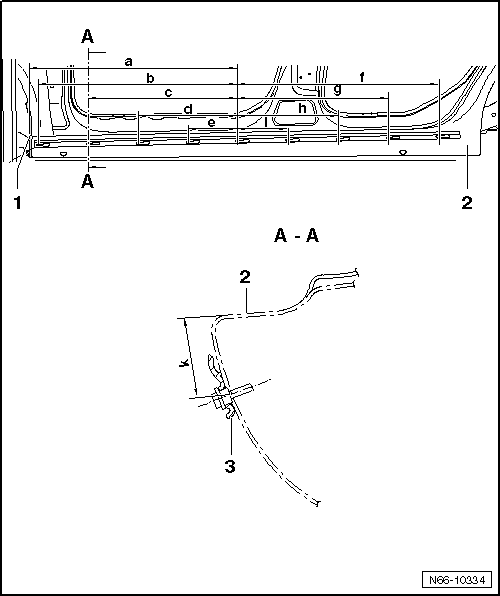

Maß -a- wird inklusive Radhausschale -2- gemessen. Die weiteren Maße -b bis i- werden immer vom mittleren Loch aus gemessen. |
Es folgt eine Tabelle. |
Maß -a- | = 868 mm |
Maß -b- | = 822 mm |
Maß -c- | = 617 mm |
Maß -d- | = 411 mm |
Maß -e- | = 205 mm |
Maß -f- | = 205 mm |
Maß -g- | = 411 mm |
Maß -h- | = 617 mm |
Maß -i- | = 822 mm |
Maß -k- | = 37 mm |
Das war die Tabelle. |
Einbau vordere Halteleiste |
Alle Löcher für die Befestigungsschrauben sind vorhanden → Kapitel |
- | Drehen Sie die selbstschneidenden Schrauben -2- mit dem Akku-Bohrschrauber -VAS 5036- mit höchster Drehzahl soweit hinein, bis das Gewinde fasst. |
Den Akku-Bohrschrauber jetzt unbedingt absetzen. |
- | Drehen Sie die Schrauben mit dem geringsten Drehmoment fest, damit die Schraube nicht überdreht wird. |

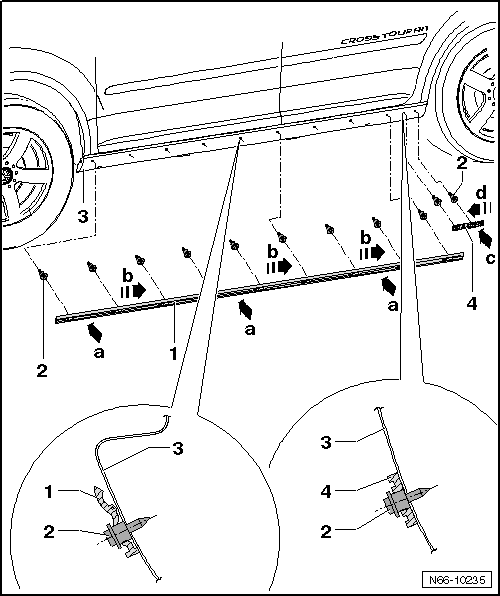

- | Setzen Sie die Halteleiste -1- gleichmäßig -Pfeile a- mit den Öffnungen auf alle Befestigungsschrauben-2- bis die Halteleiste am Unterholmen -3- anliegt. |
Damit alle Befestigungsschrauben beim Aufschieben in den Öffnungen bleiben, setzen Sie die Halteleiste mit einem zweiten Monteur an. |
- | Schieben Sie die Halteleiste entgegengesetzt der Fahrtrichtung -Pfeil b- bis auf Anschlag. |
Einbau hintere Halteleiste |
- | Zum Anzeichnen der Löcher richten Sie die hintere Halteleiste nach der vorderen Halteleiste aus. Es gibt keine anzugebenden Maße. |
- | Bohren Sie die Löcher nach den Arbeitsschritten für die vordere Halteleiste. |
- | Setzen Sie die hintere Halteleiste -4- gleichmäßig -Pfeil c- mit den Öffnungen auf die Befestigungsschrauben-2- bis die Halteleiste am Unterholmen -3- anliegt. |
- | Schieben Sie die Halteleiste in Fahrtrichtung -Pfeil d- bis auf Anschlag. |
