Volkswagen Touran Reparaturanleitung :: Gurtschloss, vorn, aus- und einbauen

Hinweis

Der Aus- und Einbau ist für das Gurtschloss vom linken Sitz beschrieben. Der Aus- und Einbau für das Gurtschloss vom rechten Sitz erfolgt sinngemäß.

Ausbauen

-	Bauen Sie den Sitz, vorn, aus → Kapitel.

-	Positionieren Sie den Sitz in der vordersten Sitzposition.

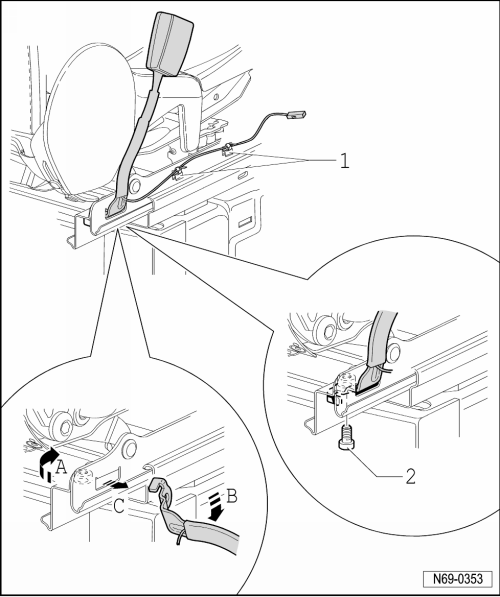

-	Trennen Sie den Leitungsstrang -1- vom Sitzgestell.

-	Drehen Sie die Schraube -2- heraus (20 Nm).

Hinweis

Die Schraube ist mikroverkapselt, sie muss nach jedem Lösen ersetzt werden.

Vor dem Verbau der neuen Schraube muss das Gewinde der entsprechenden Mutter gereinigt werden.

-	Drehen Sie das Gurtschloss, in Uhrzeigerrichtung, um 90 -Pfeil A-.

-	Schwenken Sie das Gurtschloss nach außen -Pfeil B-.

-	Ziehen Sie das Gurtschloss, aus der Aufnahme in der Sitzschiene, heraus -Pfeil C-.

Ausbauen

Einbauen

-	Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
