Volkswagen Touran Reparaturanleitung :: Klappenschloss 07.2010

Volkswagen Touran Reparaturanleitung / Karosserie- Montagearbeiten Außen / Deckel, Klappen, Fahrerhaus, Zentralv. / Frontklappe / Klappenschloss 07.2010

Aus- und einbauen

Ausbauen

-	Kühlergrill ausbauen → Kapitel.

-	Bowdenzug trennen → Kapitel.

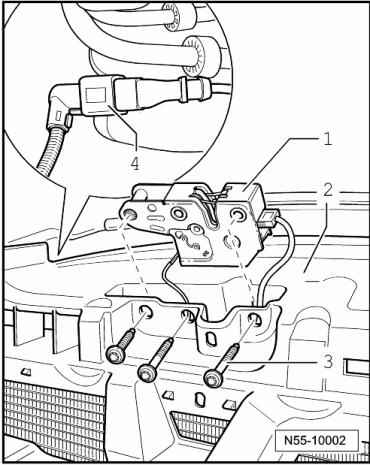

-	Steckverbindung -4- für den Kontaktschalter für Motorhaube -F 266- trennen.

Die Steckverbindung ist über dem rechten Scheinwerfer befestigt.

-	Schrauben -3- am Schlossträger -2- herausdrehen und das Klappenschloss -1- abnehmen.

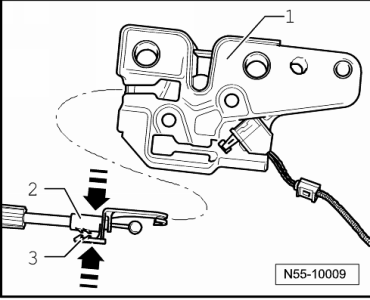

-	Zum Ausclipsen des Bowdenzugs -2- drücken Sie die Lasche -3- und den Bowdenzug zusammen -Pfeile-.

-	Die Verrastung wird gelöst und Sie können den Bowdenzug -2- vom Klappenschloss -1- abnehmen.

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

Bauteil	Anzugsdrehmoment
Schrauben	12 Nm

-	Klappenschloss einstellen → Kapitel.

Bevor die Frontklappe geschlossen wird, ist eine Funktionsprüfung des Betätigungshebels und des Bowdenzugs durchzuführen.
